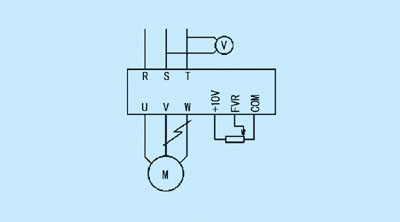

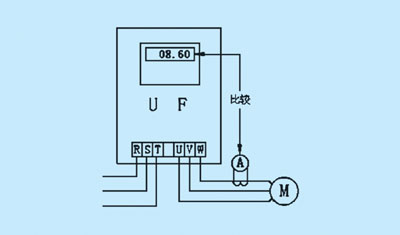

(1) 故障特點 a) 第一次跳閘有可能在運行過程中發生，但如復位后再起動，則往往一升速就跳閘。 b) 具有很大的沖擊電流，但大多數變頻器已經能夠進行保護跳閘，而不會損壞。由于保護跳閘十分迅速，難以觀察其電流的大小。 (2) 判斷與處理 第一步，首先要判斷是否短路。為了便于判斷，在復位后再起動前，應在輸入側接入一個電壓表，如圖２所示。重新啟動時，電位器從零開始緩慢旋動，同時，注意觀察電壓表。如果變頻器的輸出頻率剛上升就立即跳閘，且電壓表的指針有瞬間回“0”的跡象，則說明變頻器的輸出端已經短路或接地。 第二步，要判斷是在變頻器內部短路，還是在外部短路。這時，應將變頻器輸出端的接線脫開，再旋動電位器，使頻率上升，如仍跳閘，說明變頻器內部短路;如不再跳閘，則說明是變頻器外部短路，應檢查從變頻器到電動機之間的線路，以及電動機本身。

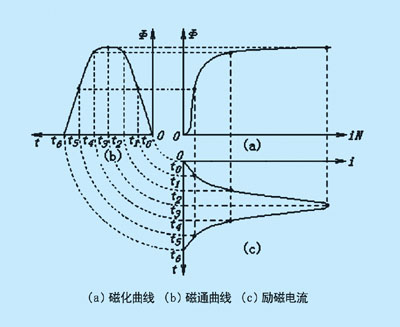

圖3(a)是電動機磁路的磁化曲線;圖3(b)是磁通的波形，由于磁路飽和的原因，磁通波形的上面被“削平”了，變成了平頂波;圖3(c)是勵磁電流的波形，其橫坐標是勵磁電流i0，與磁化曲線圖3(a)的橫坐標對應�？v坐標是時間t，它和磁通曲線的橫坐標相對應。因此，它是由圖3(a)和圖3(b)綜合作出的。由圖3可以看出，勵磁電流i0的波形將發生嚴重畸變，是一個峰值很高的尖峰波。磁路越飽和，勵磁電流的畸變越嚴重，峰值也越大。 由于尖峰波的電流變化率di/dt很大，但電流的有效值不一定很大。結果是:往往在負載很輕時發生過電流跳閘。 這種由電動機磁路飽和引起的過電流跳閘，主要發生在低頻、輕載的情況下。常見的例子如: a) 負載在運行過程中，阻轉矩的變化較大。例如，某廠的車床采用變頻調速，所購變頻器無矢量控制功能。為了能在低速時進行切削，將Ｕ/f比預置得較大，但一退刀就跳閘。 解決方法:反復調整Ｕ/f比，使之既能在低速時進行切削，退刀時又不跳閘。 b) 變頻器用于風機或水泵，但Ｕ/f比卻預置得較大。例如，某廠有一臺變頻器，原來用在傳輸帶上，運行情況一直很好。后改接到風機上，起動時，頻率剛上升到１０Ｈｚ左右就因“過流”而跳閘了。這是因為，傳輸帶是恒轉矩負載，當變頻器用到傳輸帶上時，其Ｕ/ｆ比必預置得較大。而風機是二次方律負載，低速時負荷級輕，導致電動機磁路嚴重飽和，勵磁電流嚴重畸變，峰值很大，使變頻器跳閘。 解決方法:將Ｕ/ｆ比預置為最小檔后就不再跳閘了。

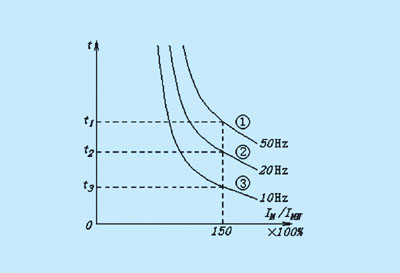

2.3 重載過電流 (1) 故障現象 有些生產機械在運行過程中負荷突然加重，甚至“卡住”，電動機的轉速因帶不動而大幅下降，電流急劇增加，過載保護來不及動作，導致過電流跳閘。 (2) 解決方法 a) 首先了解機械本身是否有故障，如果有故障，則修理機器。 b) 如果這種過載屬于生產過程中經�？赡艹霈F的現象，則首先考慮能否加大電動機和負載之間的傳動比？適當加大傳動比，可減輕電動機軸上的阻轉矩，避免出現帶不動的情況。但這時，電動機在最高速時的工作頻率必將超過額定頻率，其帶負載能力也會有所減小。因此，傳動比不宜加大得過多。同時還應注意:應根據計算結果重新預置變頻器的“最高頻率”。 如無法加大傳動比，則只有考慮增大電動機和變頻器的容量了。 例如，某廠的注塑機在運行過程中，每遇“噴塑”時，常常因過電流跳閘，據觀察，有時是電動機堵轉后跳閘。 解決方法:將電動機軸上的皮帶輪御下，略“車”小一點(如皮帶變松，則將電動機底座適當后移)，就不再過電流跳閘了。

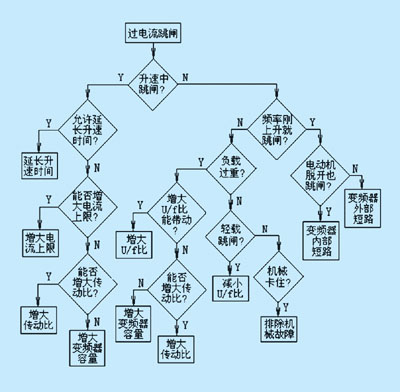

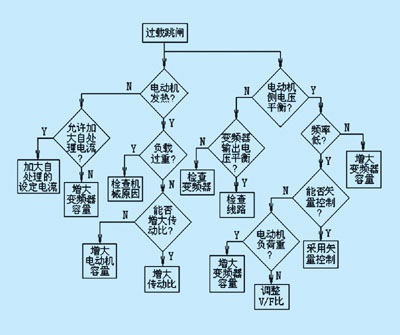

但多數變頻器的降速自處理功能只考慮直流電壓，而無降速電流過大的自處理功能，需要注意閱讀說明書。 (3)其他措施 如果采用了自處理功能后，因延長了升、降速時間而不能滿足生產機械的要求，則: a) 考慮適當加大傳動比，以減小拖動系統的飛輪力矩，使電動機容易啟動及升速; b) 如果不能加大傳動比，則只能考慮加大變頻器的容量了。 綜上所述，過電流跳閘的判斷流程如圖5所示。
