點對點快速應用使用說明：
1、安裝VIPS測試工具包1.0，此工具可以在http://www.allooncn.com/resource.asp下載。安裝結束后，桌面將新添“主站測試工具1.0”、“串口調試工具1.1”，“終端配置工具2.0”，如圖1所示。
圖1
在本應用案例中，要用到終端配置工具2.0和串口調試工具1.1，主站測試工具1.0用于點對多通信方案中，稍后再介紹，這里暫不用管它。
2、準備A、B兩臺GPRS通信終端，將其中一臺終端A通過數據線連至計算機RS232接口，加電讓其運行。執行配置操作時未插入手機卡、未連接天線也可以進行。

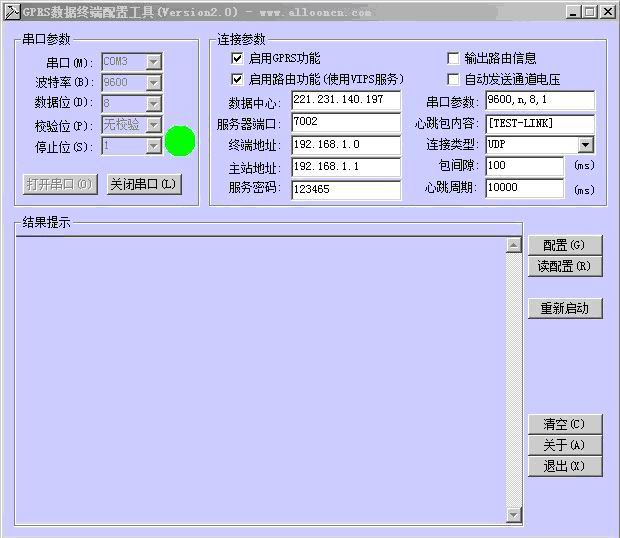

3、配置終端參數，在桌面上雙擊終端配置工具2.0，啟動配置程序，選擇GPRS參數配置按鈕彈出如下GPRS終端配置窗口，并按圖2填寫參數，數據中心、服務端器口、終端地址、主站地址、服務密碼VIPS服務商提供，點擊“配置”即可完。由
圖2

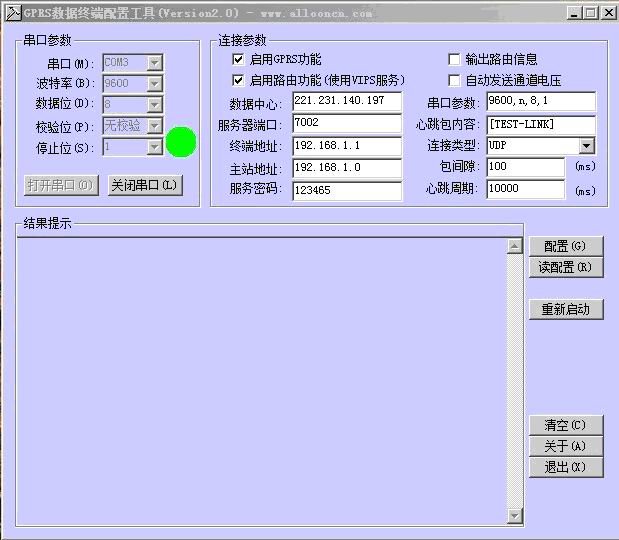

4、交換終端地址與主站地址，按同樣方式配置另一臺終端B。
圖3
5、退出配置程序，現在兩臺終端均已配置完成，接下來就可以進行數據傳輸測試了。

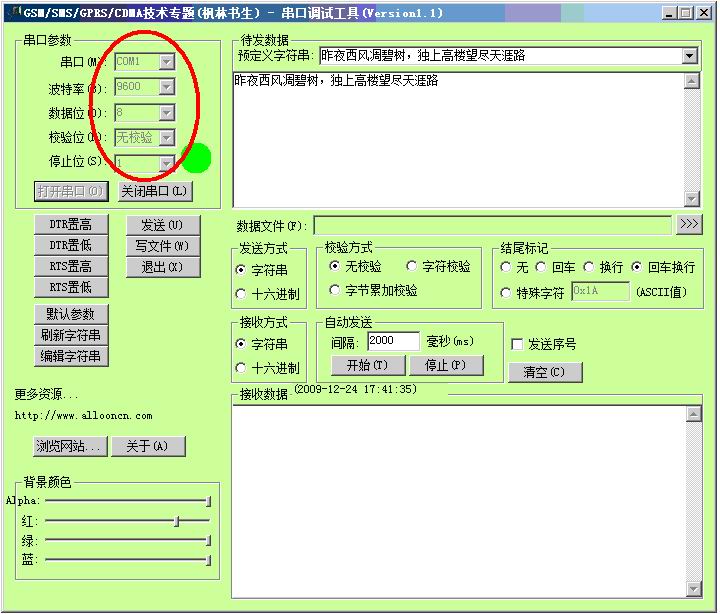

6、準備A、B兩臺具有RS232接口的計算機（PC），將A終端接到PC-A的RS232接口，將B終端接到PC-B的RS232接口。在A、B兩臺計算機中啟動串口調試工具1.0。如下圖所示，串口參數按如下
【指示燈說明】1、終端未成功連上網上時，指示燈以1秒間隔閃爍；長時間出現此現象請檢查天線是否已連接、SIM卡是否已放好、電源輸出功率是否達到標準； 2、終端成功連接上網絡時，指示燈按暗3秒、亮0.1秒的規律閃爍； 3、終端收、發數據時，指示燈按0.05秒間隔閃爍。 【辦卡說明】
本終端為GSM制式。請辦理GSM運營商SIM卡，并開通GPRS數據業務，由于有心跳包傳輸，最好辦理GPRS包月業務。 【其它注意事項】1、GPRS數據傳輸過程會有2-5秒延時，實際使用時，設備等待超時的時間應根據當地實測時間進行設置。 2、在本測試過程中是使用的中國大陸的服務器，延時可能會稍有增加。 3、測試服務器是否工作可使用主站測試工具1.0。
|
