近期，TSC工業以太網設備再次助力國家大型鋼鐵系統建設，為國內某著名鋼廠能源管控系統構建了高可靠性的工業網絡。

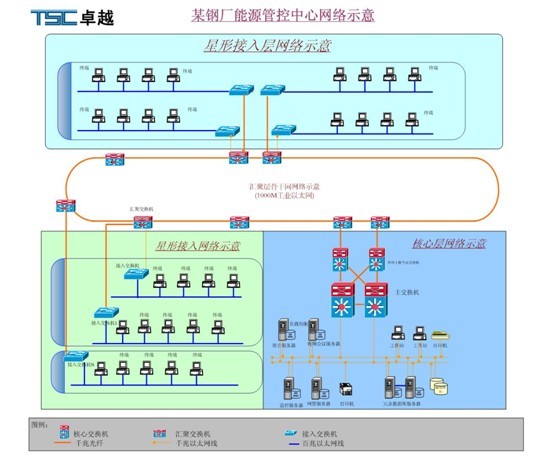

該能源管控系統傳輸網采用接入——匯聚——核心架構。其中核心層由兩臺核心交換機組成，通過熱備思想實現核心網絡冗余；核心層設備和匯聚層通過1000M光纖互聯，匯聚層由8臺設備組成1000M工業環網以實現主干鏈路對鏈路故障的毫秒級自愈；接入層之間，接入層到匯聚層之間采用1000M上聯，上聯采用星形接入。網絡拓撲如下圖所示：
 根據該能源管控系統網絡工程現場環境和需求的要求，特選用卓越TSC生產的工業以太網交換機，具體說明如下：
1．工業環形主干網絡
主干鏈路主要由8臺匯聚交換機構建的千兆環網構成。接入層交換機通過星形網絡接入到主干鏈路。
2.終端接入層互聯
在終端接入層互聯上，通過100M光纖或是100Base-TX級聯。在下聯的PLC和終端設備上，通過100M電口連接。
工業以太網交換機在該能源管控系統網絡中的實施優勢
通過對該能源管控系統現有網絡的分析和對穩定性、冗余性、可靠性的保證，在設計中采用工業以太網交換機來滿足此次網絡設備的網絡架構。
工業以太網在該能源管控系統網絡中優勢說明如下：
1．網絡整體架構：
整體骨干網絡按照實際應用的需求構建成為1000M冗余環網。冗余環網組網方式是工業網絡組網的方式，可以實現網絡故障的毫秒級收斂從而為數據的可靠傳輸提供保證。
2．鋼鐵行業要求：
在鋼鐵行業要求上，要求以太網傳輸介質、傳輸設備等，都要求有很強防護等級和抗干擾能力，工業級的以太網設備在惡劣環境的支持、穩定性的保證、設備保質期的保證等等方面都凸顯了自身的優勢。
|
|
|
