IP 65 簡介
| NEMA 簡介 |
- 國際電氣制造協會（簡稱NEMA）

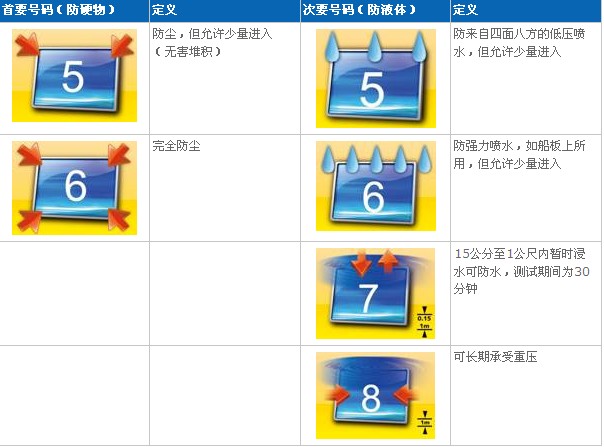

- NEMA防護等級和IP編碼比對
| |
IP 65=NEMA4,4X |
| |
IP 67=NEMA6,6P | | |
|
測試方法： |
參考國際電工委員會(IEC) 60529 2.1版：2001-02年－IP 65 |
|
1. 防止接觸危險部件之測試： |
| 測試方法： |
IEC 60529 2.1版：2001-02年－IP6X |
| |
將直徑1公厘、長100公厘的測試用電線推進或嵌入機殼上的任一孔洞，并以「IEC 60529 2.1版：2001-02年」中表6所指明之強度，檢測電線是否接觸到機殼內通電的危險部件。 |
| 測試強度： |
1 N ±10% |
|
2. 防止堅硬異物之測試： |
|
測試方法： |
IEC 60529 2.1版：2001-02年－IP6X（防塵測試） |
| 塵埃類型： |
滑石粉 |
| 塵埃量： |
2kg |
| 機室大小： |
1m3 |
| 最大氣壓： |
-20 mbar |
| 測試期間： |
8小時 |
|
3. 防水測試： |
|
測試方法： |
參考IEC 60529 2.1版：2001-02年－IPX5 |
|
防水測試： |
|
|
測試方式： |
用測試規格所指定的標準測試噴嘴，從所有可行方向?qū)C(jī)殼噴水。 |
| 噴嘴內徑： |
6.3mm |
|
噴灑速度： |
12.5 /分± 5% |
|
噴嘴離機殼表面的距離： |
2.5 m ~ 3 m |
|
實際水柱核心： |
直徑約40 mm的圓圈，距離噴嘴2.5 m |
|
測試期間： |
3分鐘（最少） | |

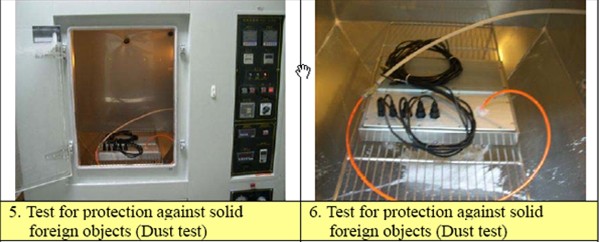

IP 6X 測試

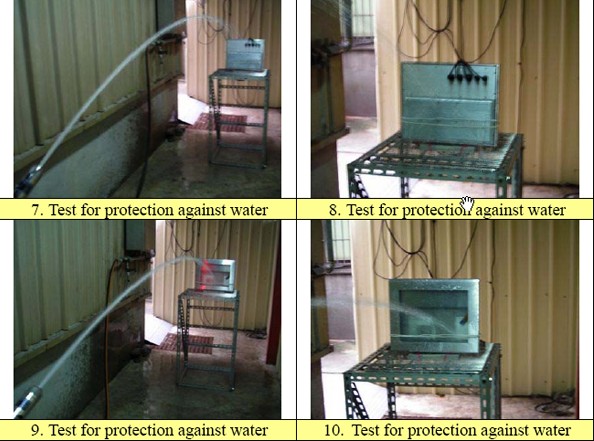

IP X5 測試
| IP 65 核可 |
- 1.機器內部為正壓0.006Mpa，保持60秒后降至0.005Mpa。
- 2.機器內部為正壓0.010Mpa，保持60秒后降至0.008Mpa。
- 3.機器內部為正壓0.006Mpa，放在水中會有氣泡產生。
- 4.機器內部無壓力，且放在水中沒有氣泡產生，保持30分鐘仍未發現滲水。
| |
 | | |
| |
|
|
