數據采集是數字信號處理中非常重要的環節。目前用于PC機的數據采集卡大部分是基于ISA總線的， 這種結構的最大缺點是傳輸速率太低，不能實現數據的高速傳輸。PCI總線推出后，以其突出的性能備受計算機和通信業界的青睞，將逐步取代以往的總線，成為計算機及工作站外部件的基石。開發以PCI總線為基礎的數據采集設備是技術發展的必然要求。在實際工作中，利用PCI總線將采集數據直接傳到系統內存，可有效解決數據的實時傳輸和存儲，為信號的實時處理提供方便。
應用背景
軍方某部為了訓練士兵，提高他們的飛行操作能力，要求設計一套能在計算機上應用的模擬飛行訓練的模擬器系統，讓訓練人員通過操作模擬器能進行各種情況下的模擬動作，以便更好的掌握操作要領，提高實際情況的應對能力。
應用方案
系統中有若干操作控制部件，若操作手柄等控制操作器是通過與計算機直接連接并由控制器進行控制，則會占用計算機大量資源，影響系統響應速度。為了改進系統，我們使用了PCI數據采集卡，采集飛行模擬器的信號并將這些信號傳輸給計算機，以提高數據的實時傳輸和處理。

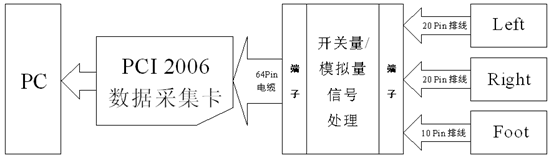

基于改進模擬器系統的要求，我們采用我公司自主研究開發的PCI2006數據采集卡。模擬器系統的改進原理圖如下：
左、右手操作手柄和腳踏板的操作產生模擬量和數字量的控制信號，這些信號被PCI2006數據采集卡采集后輸入到計算機，由計算機及時反映出模擬器的動作。
PCI2006數據采集卡性能
PCI2006是一種基于PCI總線的數據采集卡，支持5V PCI總線和PCI2.2協議，可直接插在IBM-PC/AT或與之兼容的計算機內的任一PCI插槽中實現即插即用，還應用了FPGA接口芯片設計，具有極高的保密性。
PCI2006數據采集卡包含A/D、D/A、DI/O功能，主要性能為：AD部分：14位轉換精度，采樣頻率最高能達400KHz；單端32路/差分16路模擬量輸入，可任意切換模擬通道；程控增益1、2、4、8或1、10、100、1000（不同通道不同增益）；輸入量程為±5V、±10V，帶DC—DC部分；8K字FIFO存儲器，支持查詢、中斷兩種工作方式；能以多種模擬量、數字量觸發方式觸發，觸發電平可由軟件控制調節。
DA部分：12位轉換精度，采樣頻率最高能達100KHz；2路模擬量輸出，輸出量程為0～5V、0～10V、±5V、±10V。
DI/O部分：數字量輸入、輸出各16路。
應用效果
PCI2006數據采集卡在實際中真正實現了即插即用，方便了模擬飛行訓練的模擬器系統在計算機上的應用，同時很好的滿足了系統的要求，保證了信號的實時傳輸處理，使模擬器系統的操作更為快速準確，實時性更好，有助于訓練人員更好的掌握訓練要領，早日成為合格的飛行員。
|
