GPRS無線通信系統中的MSC1210應用設計
中華工控網

引言

　　近年來，通信技術和網絡技術的迅速發展，特別是無線通信技術的發展，使得電力系統的自動化程度進一步提高，GSM網絡出現后，技術人員很快把GSM模塊嵌入到各種儀器儀表中（如多功能電能表、故障測錄儀、抄表系統和用電負荷監控等），從而使這些儀器儀表具有遠程通信功能。

　　GPRS是在現有GSM系統上發展出來的一種新的數據承載業務，支持TCP/IP協議，可以與分組數據網（Internet等）直接互通。GPRS無線傳輸系統的應用范圍非常廣泛。幾乎可以涵蓋所有的中低業務和低速率的數據傳輸，尤其適合突發的小流量數據傳輸業務。

　　本文設計的GPRS無線通信模塊，內嵌入了TCP/IP協議，采用工業級的GPRS模塊，適用于單片機數據采集傳輸系統沒有TCP/IP協議棧，但使用串口通信的情況。

GPRS通信原理及應用特點

◇ GPRS簡介

　　GPRS是通用無線分組業務（General Pacpet Radio System）的縮寫，是介于第二代和第三代之間的一種通信技術，通常稱為2.5G。GPRS采用與GSM相同的頻段、頻帶寬度、突發結構、無線調制標準、調頻規則以及相同的TD-MA幀結構。因此，在GSM系統的基礎上構建GPRS系統時，GSM系統的絕大部分部件都不需要作硬件改動，只需要作軟件升級，有了GPRS，用戶的呼叫建立時間大大縮短，幾乎可以做到“永遠在線”。此外，GPRS是以營運商傳輸的數據量而不是連接時間為基準來計費，從而令每個用戶的服務成本更低。

◇ 基本工作原理

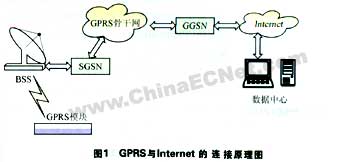

　　GPRS是在原有的基于電路交換（CSD）方式的GSM網絡上引入兩個新的網絡節點：GPRS服務支持節點（SG-SN）和網關支持節點（GGSN）。SGSN和MSC在同一等級水平，并跟蹤單個MS的存儲單元實現安全功能和接入控制，并通過幀中繼連接到基站系統，GGSN支持與外部分組交換網的互通，并經由基于IP的GPRS骨干網和SGSN連通。圖1給出了GPRS與Internet進行連接的原理框圖。

　　GPRS終端通過接口從客戶系統取得數據，處理后的GPRS分組數據發送到GSM基站，分組數據經SGSN封裝后，SGSN通過GPRS骨干網與網關支持接點GGSN進行通信，GGSN對分組數據進行相應的處理，再發送到目的網絡，如Internet或X.25網絡。

　　若分組數據是發送到另一個GPRS終端，則一般將數據由GPRS骨干網發送到SGSN，再經BSS發送到GPRS終端。

GPRS模塊的硬件設計

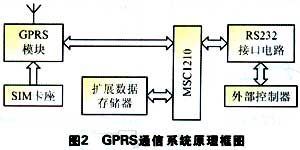

　　嵌入式GPRS無線通信模塊主要由嵌入TCP/IP的單片機（MSC1210Y5）、GPRS模塊、SIM卡座、外部接口和擴展數據存儲器等部分組成。圖2是其系統硬件框圖。

　　MSC1210主要用于控制GPRS模塊的信息接收和發送，并通過標準RS232串口和外部控制器（比如數據采集端）進行數據通信，同時用軟件實現中斷，以完成數據轉發。

◇ 單片機模塊

　　單片機采用美國德州儀器公司最新推出的基于8051內核的MCS1210Y5，該芯片具有很強的數據處理能力，時鐘頻率為33MHz，指令運行速度實際上與運行在99MHz時鐘頻率下的標準8051內核相當，32KB Flash程序存儲器，256B內部RAM和1024B片上SRAM，2KB啟動ROM，支持串行和并行的在系統編程，雙數據指針DPTR0和DPTR1可加快數據塊的移動速度，其主要實現過程如下：

　　（1）通過AT指令初始化GPRS無線模塊，使之附著在GPRS網絡上，以獲得網絡運營商動態分配的GPRS終端IP地址，并與目的終端建立連接。

　　（2）通過串口0擴展MAX232標準串口和外部控制器（例如數據采集端）連接，外部控制器端接出標準串口，按照約好的協議可很容易利用本設計的控制器進行通信。

　　（3）復用P1.2和P1.3，也就是串口1分別和GPRS模塊的TXD0和RXD0連接，P1口的其他6個端口分別接到GPRS模塊對應的剩余RS232通信口。通過軟件置位完成對MC35的初始化和控制GPRS模塊的收發數據。

◇ 擴展數據存儲器

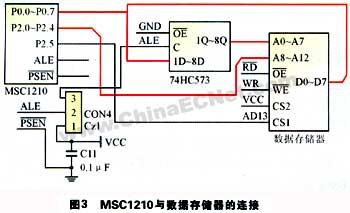

　　MSC1210的Flash存儲器可全部作為Flash程序存儲器，也可以全部作為數據Flash程序，因為要嵌入實時操作系統和網絡協議，需要一定的空間，因此將其全部用作程序存儲器，而通過74HC573作為地址鎖存器，擴展6264作為外部數據存儲器，8KB的數據存儲空間足夠程序正常運行了，圖3所示是MSC1210與數據存儲器之間的硬件連接圖。

◇ GPRS無線數傳模塊

　　GPRS無線模塊作為終端的無線收發模塊，把從單片機發送過來的IP包或基站轉來得的分組數據進行相應的處理后再轉發。

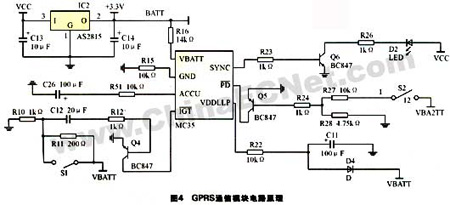

　　GPRS模塊采用德國Simens公司生產的MC35模塊。MC35模塊主要由射頻天線，內部Flash、SRAM、GSM基帶處理器、匹配電源和一個40腳的ZIF插座組成。GSM基帶處理器是核心部件，其作用相當于一個協議處理器，用來處理外部系統通過串口發送AT指令，射頻天線部分主要實現信號的調制和解調，以及外部射頻信號與內部基帶處理器之間的信號轉換，匹配電源為處理器基射頻部分提供所需的電源。MC35的外圍電路如圖4所示。

　　圖中，由AS2815將外部電壓轉換成3.3V工作電壓。系統中的啟動電路由三極管和上電復位電路組成，模塊上電后，為使之正常工作，必須在15腳加至少100ms的低電平信號，啟動后，15腳信號應保持高電平。

　　MC35在ZIF連接器上為SIM卡接口預留的引腳數為6個，要注意的是，CCIN引腳用來檢測SIM卡座是否插有SIM卡，當插入SIM卡，該引腳置為高電平時，系統方可進入正常工作。

　　SYNC引腳有兩種工作模式：一種是指示發射狀態時的功率增長情況，另一種是指示MC35的工組狀態，本設計中使用后一種模式，LED熄滅時，表明MC35處于關閉或睡眠狀態；當LED為600ms亮/600ms熄時，表明SIM卡沒有插入或MC35正在進行網絡登陸；當LED為75ms為亮/3s熄時，表明MC35已登陸進入網絡，處于待機狀態。

單片機通信程序設計

　　該程序軟件中的所有代碼都用C語言編寫，在Keil環境中編譯，Keil是Keil Software公司為8051及其兼容產品提供的專門開發工具，它支持在系統調試，Keil中C51譯碼器很好地集成了RTX多任務實時操作系統，編寫程序時，需在源代碼頭加入“#incluede rtx51.h”。所有代碼調試后經由TI Downloader下載到存儲器中。

　　目前，絕大多數基于GPRS網絡應用系統所使用的GPRS模塊不支持TCP/IP協議，也就是說，要想工作在相同的網絡層面上，其內部傳輸的數據必須都要采用相同的協議，所以除了利用GPRS模塊的功能外，必須在單片機系統中嵌入按TCP/IP和PPP協議標準編寫的程序，從而使設計的終端設備能夠方便的應用GPRS數據分組業務。

◇ TCP/IP協議的嵌入

　　有很多種方法可以完成協議轉換，本設計利用在嵌入式實時操作系統RTX51中移植部分IP和PPP協議來增強系統的可擴展性和產品開發的可延續性。

　　TCP/IP協議是一個標準協議套件，可以用分層模型來描述，數據打包處理數據時，每一層把自己的信息添加到一個數據頭中,而這個數據頭又被下一層中的協議包裝到數據體中。數據解包處理程序接收到GPRS數據時，把相應的數據頭剝離，并把數據包的其余部分當做數據體對待。

　　考慮到嵌入式系統的特點，本設計采用了系統開銷較小的IIP+UDP協議來實現GPRS通信，主機發送的UDP數據報文經GPRS通道傳送給GPRS通信模塊，GPRS通信模塊負責對數據報進行解析，解析后的數據按照一定的波特率串行傳送給用戶終端。

◇ 數據處理

　　數據包在主機和GPRS服務器群中傳輸使用的是基于IP的分組，即所有的數據報文都要基于IP包，但明文傳送IP包不可取。故一般使用PPP協議進行傳輸，模塊向網關發送PPP報文都會傳送到Internet網中相應的地址。而從Internet傳送過來的應答幀也同樣會根據IP地址傳送到GPRS模塊，從而實現采集數據和Internet網絡通過GPRS模塊的透明傳輸。

　　要注意的是，GSM網絡無靜態IP地址，故其他通信設備不能向它提出建立連接請求，監控中心必須擁有一個固定的IP，以便監測終端可以在登陸GSM網絡后通過該IP找到監控中心，關于這一點，很容易解決，只需在電信申請相應的服務就可以了。

　　GPRS模塊登陸上GSM網絡后，自動連接到數據中心，向數據中心報告其IP地址，并保持和維護數據鏈路的連接，GPRS監測鏈路的連接情況，一旦發生異常，GPRS模塊自動重新建立鏈路，數據中心和GPRS模塊之間就可以通過I地址通過UDP/IP協議進行雙向通信，實現透明的可靠數據傳輸。

　　上位機監控中心的設計

　　監控中心的功能是實現GPRS信息的接收和保存，設計語言采用Microsoft公司的Visual C++編程語言，C++語言應用靈活，功能強大，并對網絡編程和數據庫有強大的支持。

　　由于通過GPRS中心監控部分可以直接訪問互聯網，所以監控部分并不需要再設置GPRS模塊，中心只需通過中心軟件偵聽網絡，接收GPRS無線模塊傳來的UDP協議的IP包和發送上位機控制信息，以實現與GPRS終端的IP協議通信。接收到的信息要保存到中心的數據庫中，以備查歷史記錄。數據庫采用Access，用VC編制的界面窗口能推動AD（）訪問Access中的數據，也可通過Socket接收網絡終端信息。

　　Socket接口是TCP/IP網絡的API，Socket接口定義了許多函數和例程，程序員可以利用它來開發TCPIP網絡上的應用程序，VC中的MFC列提供了CAsyncSocket這樣一個套接字類，用它來實現Socket編程非常方便，本設計采用數據報文式的Socket，這是一種無連接的Socket，對應于無連接的UDP服務應用。

　　CAsyncSocket使用DoCallBack函數來處理MFC消息，一個網絡事件發生時，DoCallBack函數按照網絡時間類型FD_READ、FD_WRITE、FD_ACCEPT和FD_CON-NECT來分別調用OnReceive、OnSend、OnAccept和OnCon-nect函數，以驅動相應的事件，從而完成網絡數據通信。

結束語

　　本文采用嵌入式TCP/IP協議，通過高速8位單片機實現GPRS業務的數據傳輸功能，具有外圍電路少，電路簡單，系統成本低等優點，通過標準RS232串口和外部控制器連接，只需按照預先規定的協議就可互相通信，通用性較強，系統軟件均使用C語言編寫，稍加改動就可以在各種控制器上實現，可移植性也較強。

　　基于GPRS的系統有有一定的缺點，例如，現在的GPRS網還不夠穩定，有丟包的現象，主控制器要實現IP協議，使用起來比較復雜；上位機基于互聯網的解決方案保密性較差等，上述問題經過精細設計是可以避免和解決的，所以基于GPRS的設計仍具有無可比擬的優勢。
