1.客戶需求
1)尿素松密度：776kg/m 3，白色結晶顆粒，工業(yè)尿素顆粒直徑3~4mm

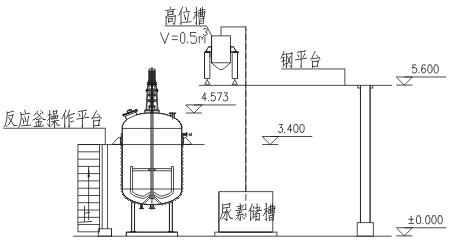

2)按每 反應釜(10 m 3 ),出料量8.5t，尿素第一次加270-300kg，第二次加60-90kg，第三次加10-20kg(視工藝而定，有些只需要兩次)，總加入量396kg，尿素由桶槽經真空抽入高位，高位槽減量加入 反應釜，稱量精度±0.25%，尿素輸送速率1.5t/h 3)要求提供整套尿素輸送、計量、加料 反應釜控制方案。 4)系統(tǒng)示意圖
2.系統(tǒng)方案
1）方案說明
尿素由真空上料機吸到秤斗，真空上料部分在市場上有成品可買到，可由我方購買或者由需方購買都可。
尿素的計量采用減量計量方式，配料過程為：
先在觸摸屏上設定好配料的目標量和補料的目標量，啟動第一次配料，真空上料機往稱重斗中加料到第一次補料的目標量，關閉真空上料機。稱重斗打開配料閥門，開始粗配料(加料到 反應釜)，到達預設值后，開始點動精配料(即點動配料)，直致配料完成。 第一次配料完成后，等待第二次配料。
輸入第二次配料與補料的目標量，啟動第二次配料，真空上料機往稱重斗加料到第二次補料的目標量，關閉真上料機，補料完成后，稱重斗打開配料閥門，開始先粗配料，再精配料，直致配料完成。
第二次配料完成后，等待第三次配料。
輸入第三次配料與補料的目標量，啟動第三次配料，真空上料機往稱重斗加料到第三次補料的目標量，關閉真上料機，補料完成后，稱重斗打開配料閥門，開始先粗配料，再精配料，直致配料完成。
因為三次配料量都不一樣，為了提高配料的精度，所以分三次補料，每次補料量都不一樣。

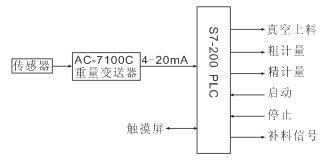

2)電氣控制流程圖
|
