信捷產品在折彎機系統中的應用
剪折彎控制器是結合了國內剪折設備的應用需求而開發出的專用數控系統。該系統以信捷 PLC作為控制器，采用5.7寸彩屏作為人機界面，性能優秀，界面友好，操作方便。

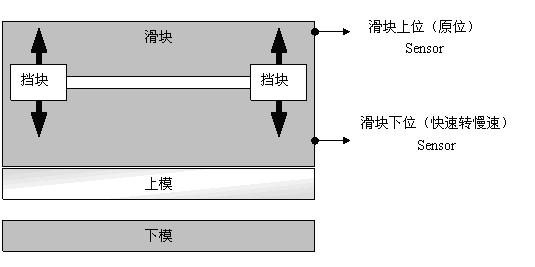

圖1：折彎機正面示意圖

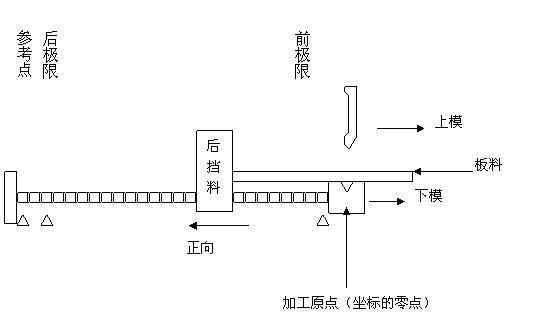

圖2：折彎機側面示意圖
說明：
Ø 對兩軸定位控制；對剪板機或折彎機的后擋料進行定位控制；對折彎機死擋塊進行定位控制。
Ø 具有單向和雙向定位功能，有效消除絲杠間隙。
Ø 具有退讓逃料功能，避免后擋料裝置與工件的干涉，減少磨損，提高定位精度。
Ø 開機時可選擇自動搜索參考點功能。
Ø 具有斷電位置記憶功能，對參數、位置及程序進行現場保護。
Ø 具有多工步編程功能，可以編程達99步，可實現多步自動運行，完成多工步零件一次性加工，提高生產效率。
Ø 可對多組工藝參數進行保存,更改產品時只需把原工藝配方調出。
畫面示例：

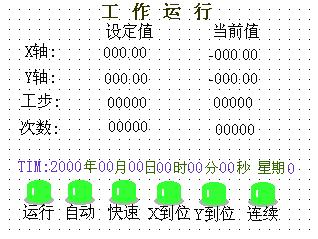

（1）運行畫面

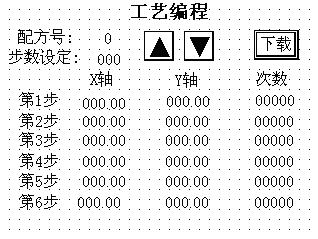

（2）編程畫面

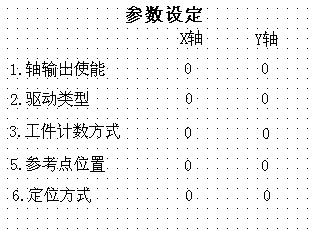

（3）參數畫面
