1 前  言

    EAC-C925是英貝德科技嵌入式ARM單板電腦（EAC）系列產品之一，其專為工業測控領域設計。發掘前沿科技，開拓更低成本和功耗的嵌入式產品。以EAC系列產品為基礎，英貝德科技精于方案設計和產品定制，與您共同著眼嵌入式產業之未來。同時英貝德科技提供完善的技術支持和升級服務，為您的系統保駕護航。

    《EAC-C925 LINUX開機畫面實現手冊》主要介紹關于EAC-C925產品板Linux系統的開機畫面的制作、燒寫及redboot的代碼修改，幫助您快速操作EAC-C925產品板，提高工作效率。

    PC機端應使用Windows 2000/ME/XP操作系統
    嵌入式系統端應為英貝德科技EAC-C925產品

2目的

    此方案解決在ARM啟動到LCD顯示這個過程，有花屏或等待時間過長LCD沒有顯示被用戶誤認為系統沒有起來或不美觀（一般不超過10S，跟核有一定的關系）等問題，同時也滿足一些有特殊要求的客戶，比如應用在系統開機時展示客戶信息的場合。

3 開機畫面（logo）啟動流程

    開機畫面啟動實現要修改redboot啟動代碼，redboot首先初始化CPU、內存、norflash，接著初始化LCD控制器等硬件。當初始化完LCD后，就可以顯示LOGO界面，初始化硬件完成后，加載內核，直到內核調用初始化LCD控制器后，才關閉logo顯示。所以當沒有下載內核時，lcd 一直只顯示logo界面。

logo畫面啟動流程圖如下


4 修改redboot代碼

     在redboot的代碼中，已經實現了初始化、拷貝到內存、顯示的功能等功能。對于不同的屏，要能正常顯示開機logo圖片，只需要修改屏的參數（包含分辨率、屏的前端、后端 等）

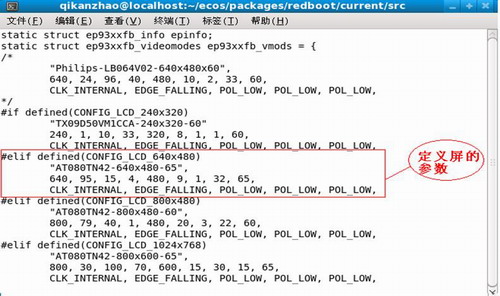

進入ecos\packages\redboot\current\src,打開logo.c文件

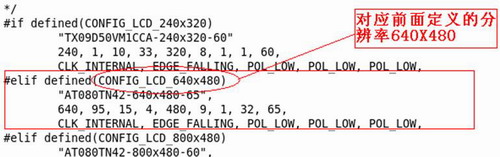

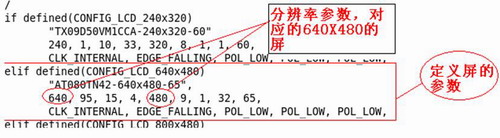

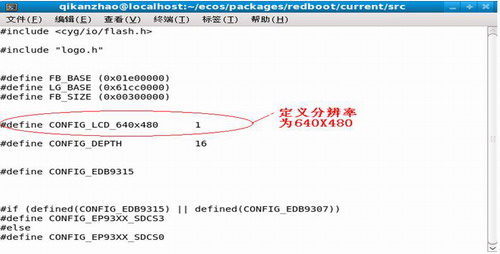

首先定義屏的分辨率

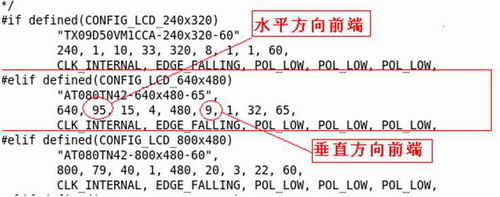

其次定義屏的參數：

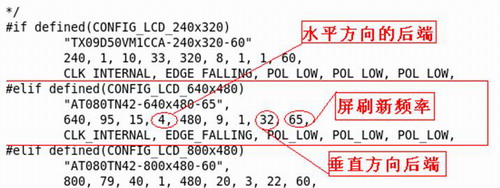

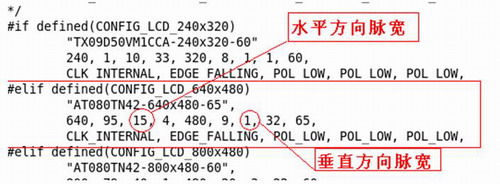

最后屏的參數詳細說明：









注釋：前端、后端、脈寬一般分別對應屏datasheet中的Front-porch、Back-porch和Pulse width三個參數。
重新編譯redboot。

調試過程可能存在的問題：
    一般修改上面的參數編譯后的redboot啟動出來的開機畫面不是完全覆蓋整個屏，有一定的偏移，這需要調整屏的參數了。分辨率不能動，只能調整前端、后端、脈寬三個參數。一般只調整前端和后端參數就滿足要求。

5 內核LCD驅動的修改

內核LCD驅動的修改：
    目前EAC-C925內核已經支持640X480、240X320、800x480、800x600分辨率的屏，如果需要不同分辨率的屏，只要修改驅動中屏的參數。

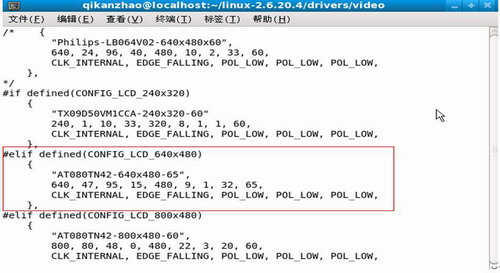

    打開linux-2.6.20.4/drivers/video目錄下的ep93xxfb.c文件。如下圖所示。


    注意：修改好開機畫面logo的參數，用做LCD屏的參數，往往LCD顯示還有點偏移，但修改好的內核中的LCD參數，用在開機畫面logo的參數，一定可以。所以，一般先調整內核的LCD參數。

6 制作系統開機畫面

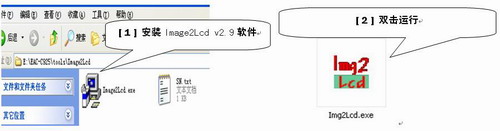

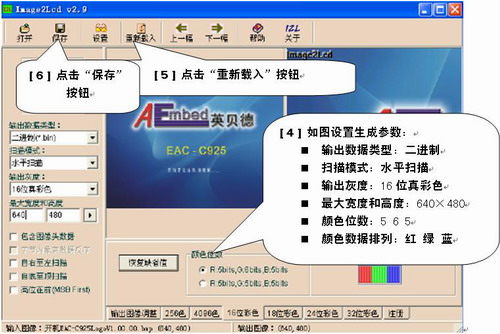

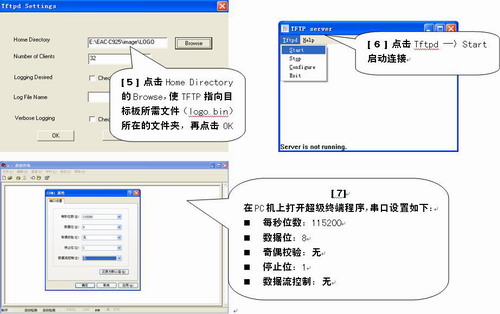

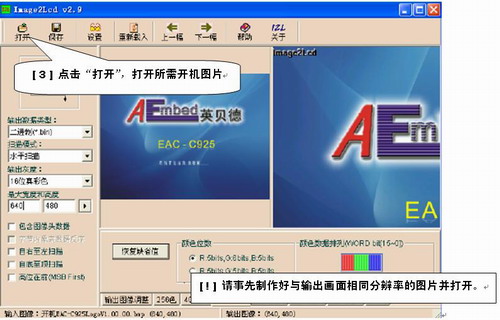

    要用Image2Lcd v2.9軟件把logo圖片制作成一個logo二進制文件（注意：logo圖片的分辨率要和屏的分辨率一樣，例如都是640X480的）








    制作logo完成。注意：以上是640X480分辨率的logo，當要做800X600分辨率的logo只需要改張800X480分辨率的圖片和最大寬度和高度：800×600，其他都不變。

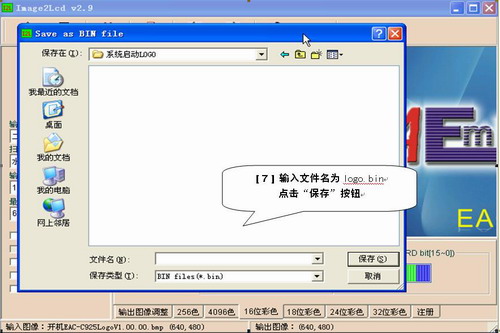

7燒寫logo.bin到Flash

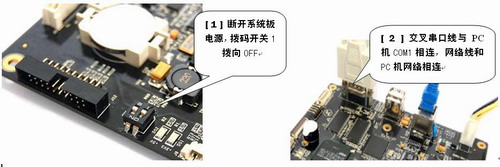

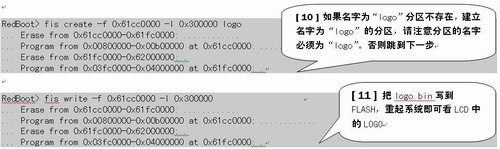

    在FLASH內分配一段區域來存放制作好的logo二進制文件。如下圖EAC-C925 Flash分區的區域地址和名稱圖，0X61CC0000~0x61FC0000為logo存放地址（大小為2M）,所以制作成的logo.bin文件大小不能超過2M。

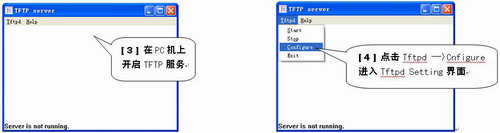

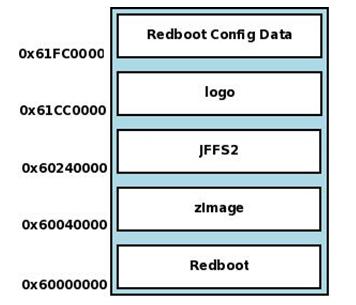

Flash分區的區域地址和名稱如下：


三、logo畫面啟動流程圖如下
