1 - 4

　　下降沿產生一個掃描周期脈沖

　　【控制要求】開關由On→Off 動作時候產生一個掃描周期的脈沖，作為條件去觸發控制電磁閥或其它裝置。

　　【元件說明】

PLC 軟元件	控制說明
I0.0	開關，由On→Off
M0.0	一個掃描周期的觸發脈沖
Q0.0	電磁閥

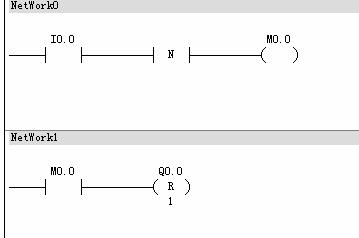

　　【控制程序】

　　【程序說明】

　　I0.0 由On→Off動作時(下降沿觸發)，經觸點（ED）產生一個掃描周期的時鐘脈沖，驅動輸出線圈M0.0導通一個掃描周期。

　　M0.0=1 時，Q0.0 被復位為Off，并保持，電磁閥被關斷。
