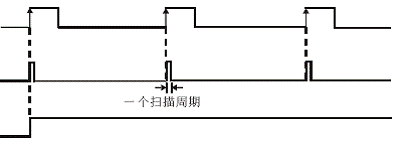

上升沿產生一個掃描周期脈沖

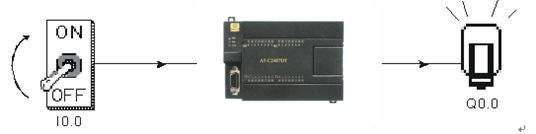

　　【控制要求】

　　開關由Off→On 動作時產生一個掃描周期的脈沖，作為條件去觸發指示燈或其它裝置。

　　【元件說明】

PLC 軟元件	控制說明
I0.0	開關，由Off→On
M0.0	一個掃描周期的觸發脈沖
Q0.0	指示燈

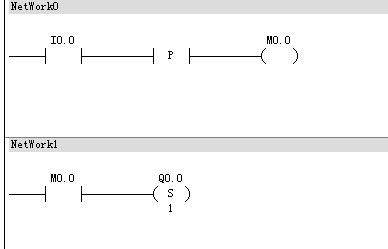

　　【控制程序】

　　【程序說明】

　　I0.0 由Off→On 動作時(上升沿觸發)，經觸點（EU）產生一個掃描周期的時鐘脈沖，驅動輸出線圈M0.0導通一個掃描周期。

　　M0.0=On 時，Q0.0 被置位為On，并保持，指示燈被點亮或驅動其它裝置。
