在電氣控制柜上通常都會裝有幾個指示燈，用來指示控制系統中的電源、電動機、電磁閥、或控制系統等的運行狀態。在PLC控制系統中，如果其輸出點充足那么讓每個指示燈都單獨用一個輸出點，這樣線路比較清晰。為了節省PLC的輸出點，我們可以用一個指示燈的亮/滅、閃爍來表示多種狀態。例如指示燈常亮、亮滅間隔1比1閃爍、指示燈亮滅間隔4比1閃爍、指示燈亮滅間隔1比4閃爍這四種狀態可以分別表示：待機狀態、運轉狀態、故障狀態和某種特殊狀態。

用單個指示燈來實現四種狀態的指示，若用繼電器----接觸器線路來實現的話就比較麻煩，而用PLC來實現就很方便了。這里我們以三菱類PLC SL-FX2N-28MR-4AD-2DA為例來介紹其使用方法和程序。

1.用時間繼電器實現

方法一只要用兩個時間繼電器、一個輔助繼電器和特殊功能繼電器M8013就可以了；但由于SL-FX2N-28MR-4AD-2DA PLC內部沒有特殊功能繼電器M8013，所以需要用到四個時間繼電器和兩個輔助繼電器。

每一個PLC都有若干種軟元件資源。SL-FX2N-28MR-4AD-2DA型PLC的時間繼電器T共有152個，其標號范圍是T0～T151。其中基本時間是10ms的有6個，標號為T0～T6；其余的都是基本時間100ms的，共有145個，標號范圍是T6～T151，而標號為T6～T10的是累加型的。輔助繼電器M共有640個，其標號范圍是M0～M639。其中M200～M215共16點是停電保持的。

由兩個時間繼電器和一個輔助繼電器組成的產生周期振蕩信號的梯形圖如圖1所示。圖中是兩組結構相同的產生周期振蕩信號的梯形圖，只是時間繼電器的時間設定不同。其中一組中的兩個均設定為1秒，用來產生占空比1（即亮滅間隔1比1閃爍）的周期振蕩信號；另一組中的兩個時間繼電器的時間分別設定為1秒和1秒，用來產生占空比4（即亮滅間隔4比1閃爍）的周期振蕩信號。圖中輸出點Y0作亮滅間隔1比1閃爍指示，Y1作亮滅間隔4比1閃爍指示，Y2作亮滅間隔4比1閃爍指示。指示燈工作時的監控狀態分別如圖2（a）、（b）、（c）、（d）和（e）所示。

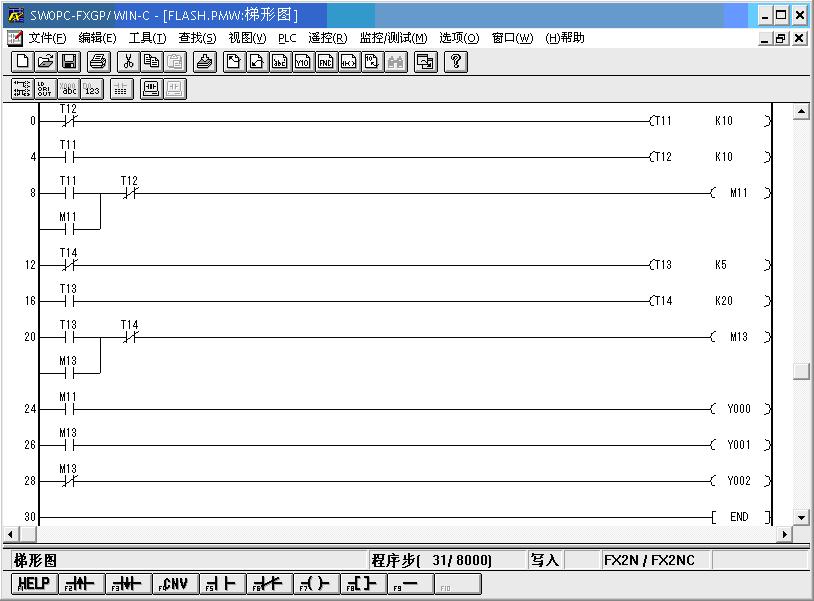

圖1指示燈程序1

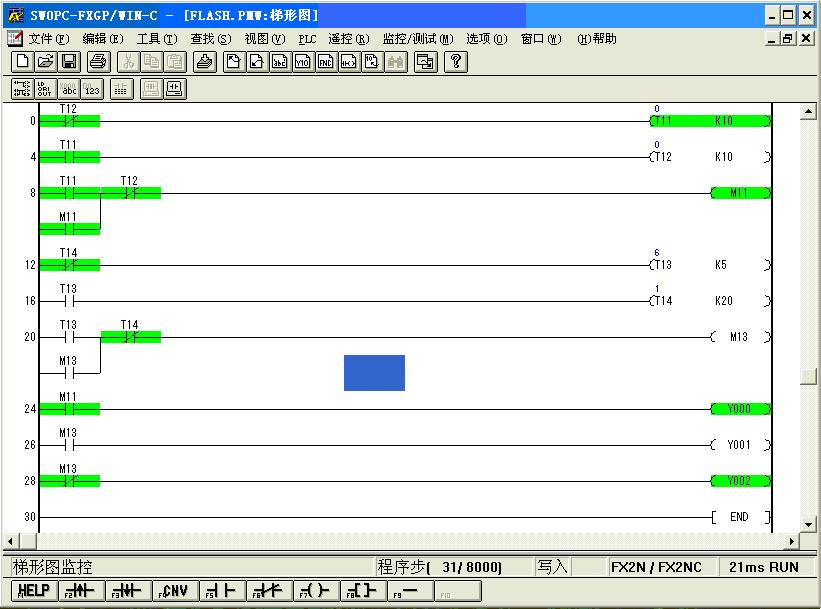

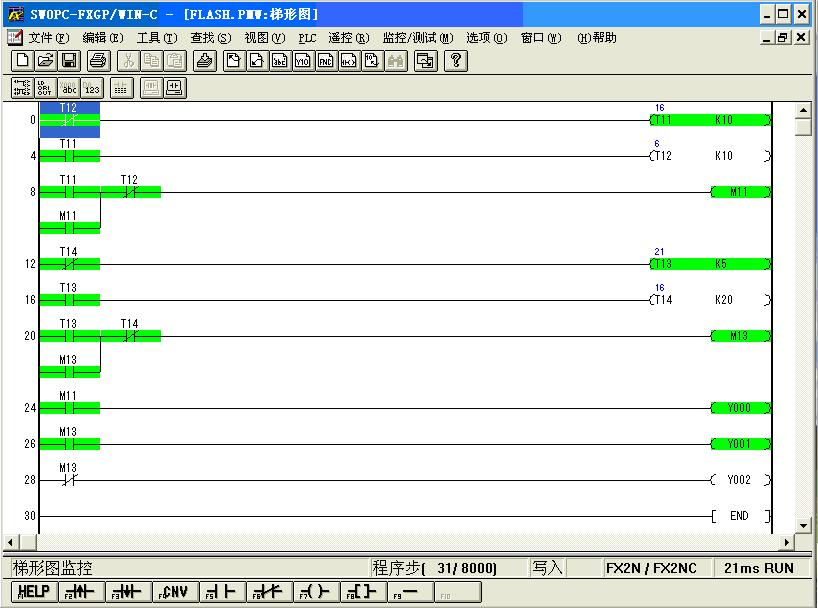

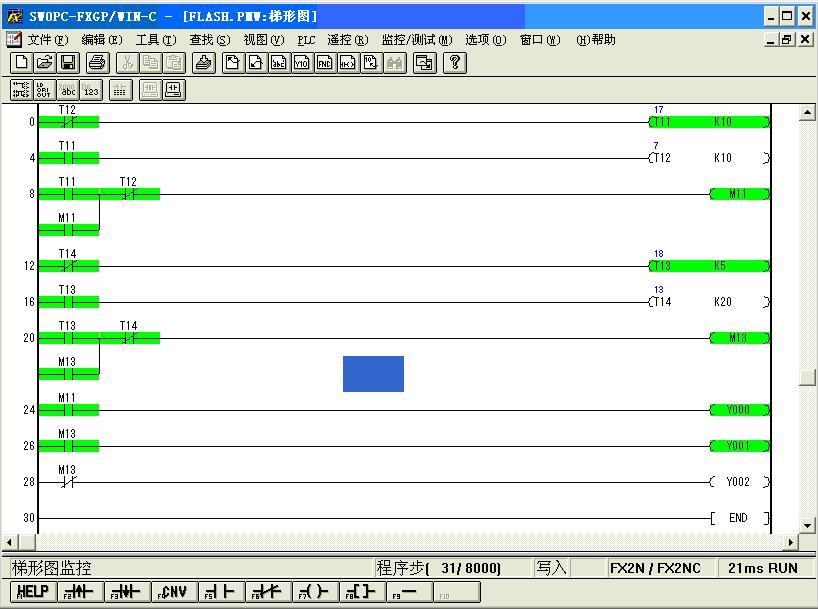

（a） Y0和Y1吸合

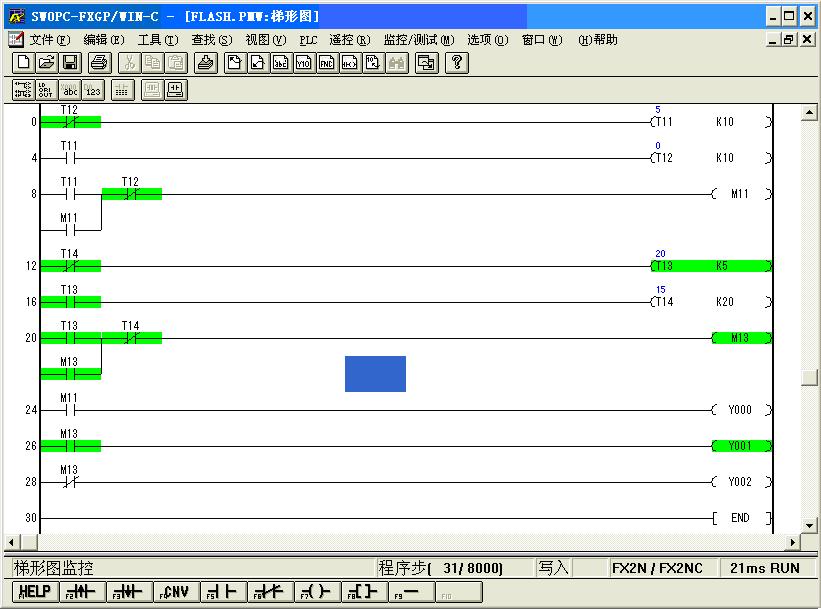

(b)Y0吸合

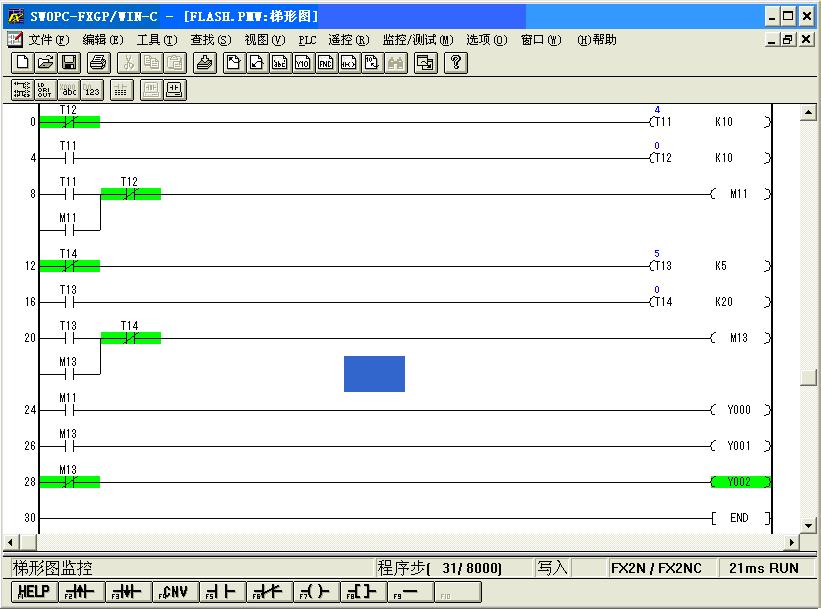

(c)Y2吸合

(d)Y0和Y2吸

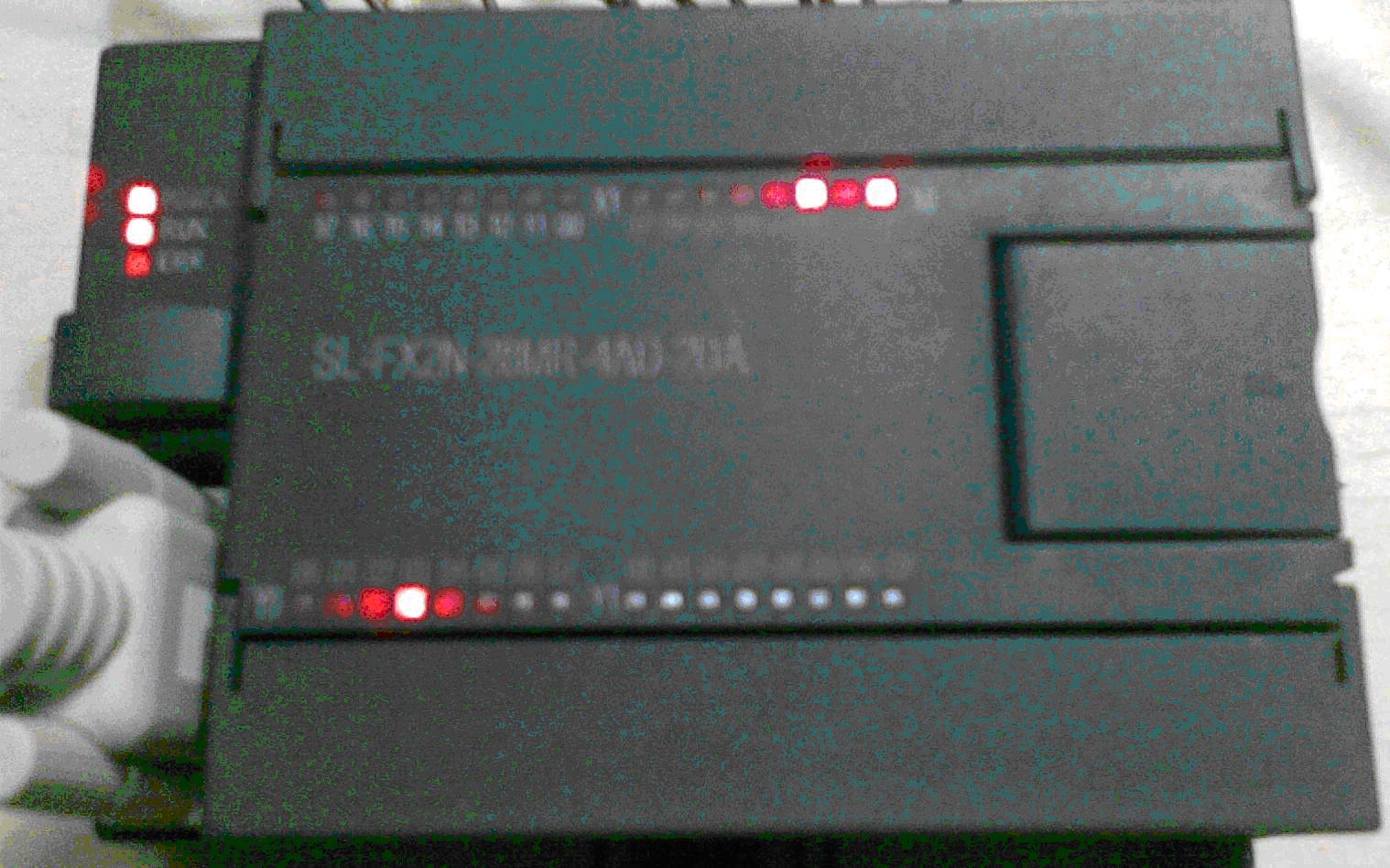

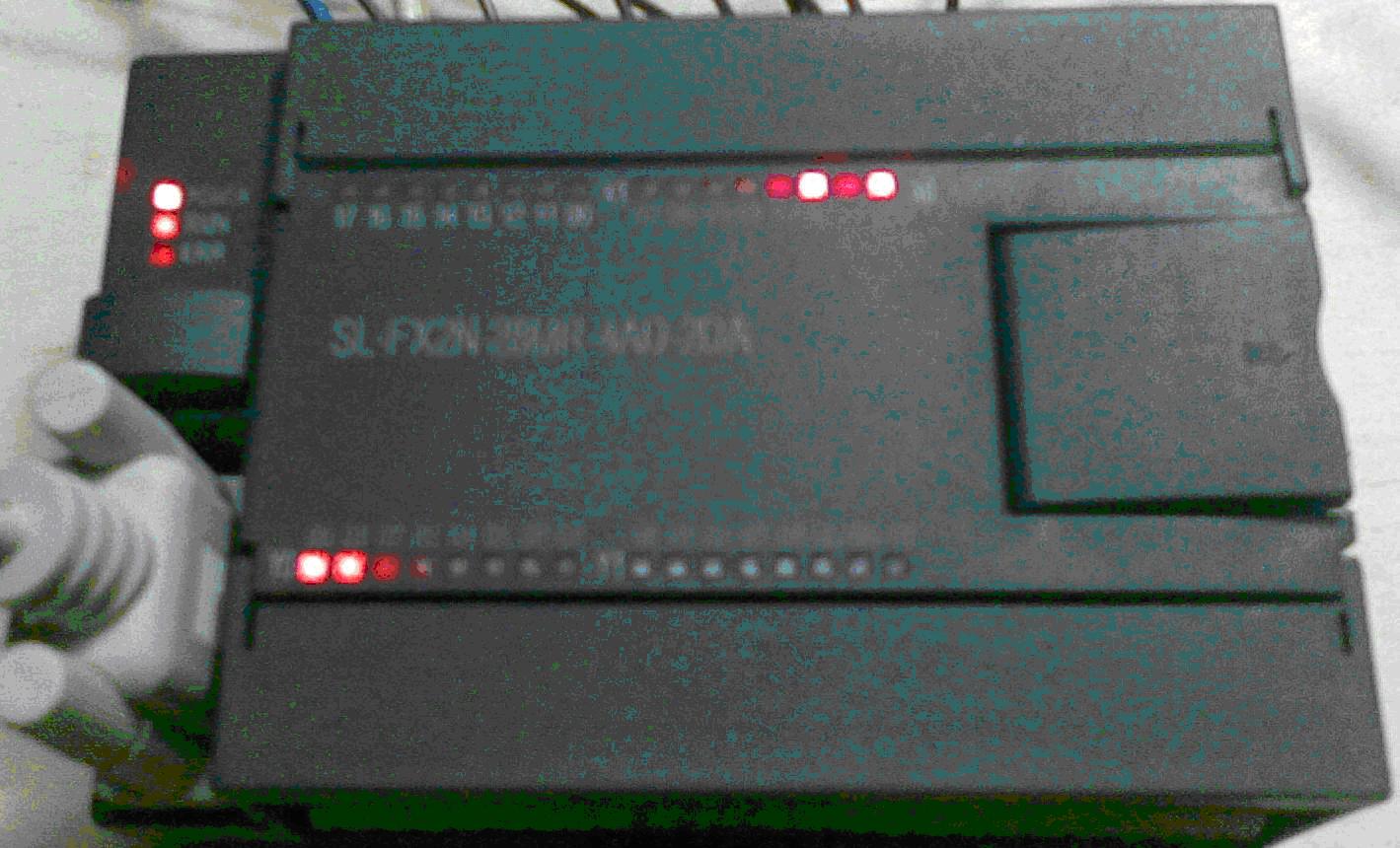

(e)Y0和Y1吸合的PLC面板

圖2 指示燈程序一監控

2.時間繼電器+接點比較實現

方法二用時間繼電器和接點比較指令實現。其梯形圖如圖3所示。圖中使用時間繼電器T1通過輔助繼電器M20的常閉觸點與母線連接；由接點比較指令控制輸出繼電器Y03，當時間繼電器T1的計時值大于等于0.25秒時輸出繼電器Y03吸合，否則釋放；當時間繼電器定時時間到時，使輔助繼電器M20吸合。輔助繼電器M20的常閉觸頭斷開，時間繼電器復位。完成一個周期的工作，輔助繼電器M20釋放，開始下一個周期。改變接點比較指令中的K值就可以調節輸出繼電器Y03的通/斷比。

SL-FX2N-28MR-4AD-2DA的接點比較指令共有18個，其中LD、AND和OR各6個。下面這個LD指令：

表示當計數器C0的當前值為100時，驅動輸出繼電器Y0，即Y0吸合。

圖4 (a)和(b)分別是圖3所示梯形圖在監控狀態下，輸出繼電器Y03吸合和釋放的狀態。

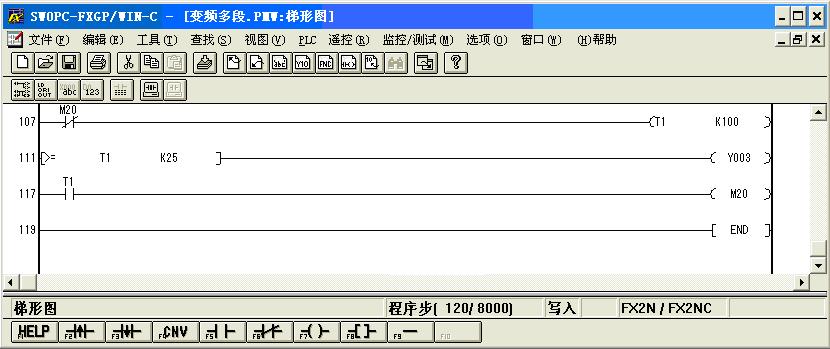

圖3閃光程序2

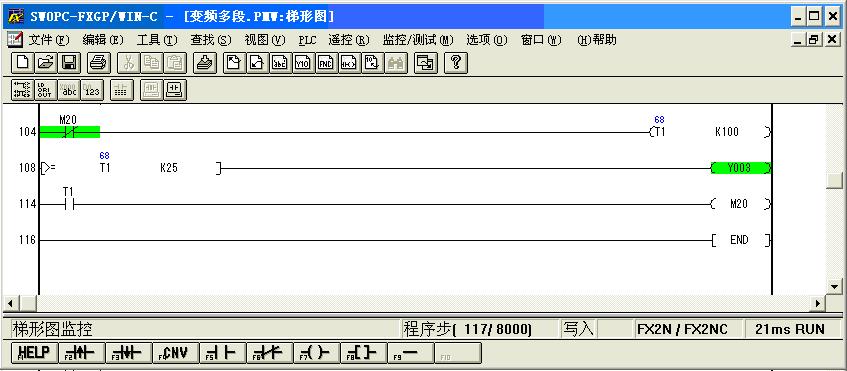

(a) 輸出繼電器Y03吸合

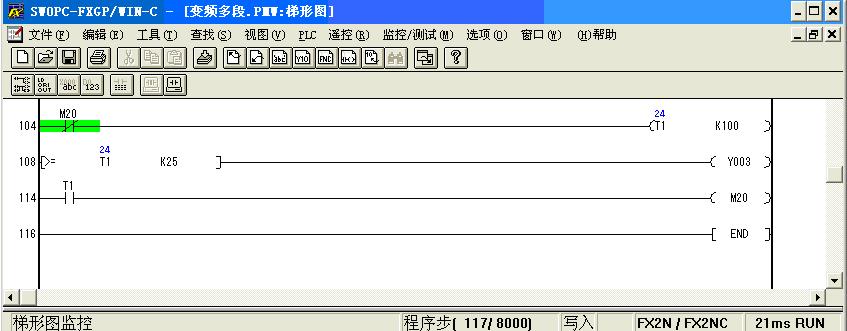

(b) 輸出繼電器Y03釋放

(c)Y03吸合時的PLC面板

圖4閃光方法二梯形圖監控

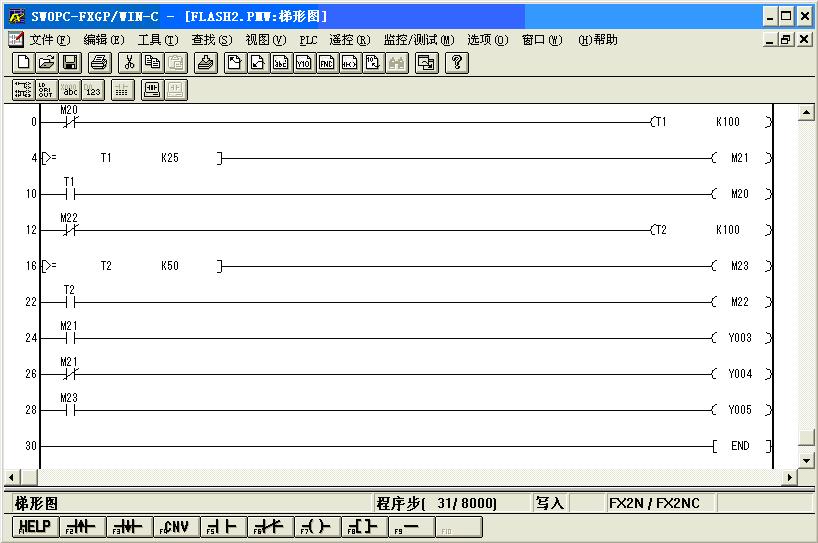

若要實現方法一中四種狀態指示，用方法二只要用兩個時間繼電器和兩個接點比較指令即可，如圖5所示。可見方法二比方法一使用的元件少。

（a）指示燈程序二

（b）監控狀態

（c）PLC面板狀態

圖5 指示燈程序二及監控
