北科驛唐的MD-609G是一款超高性能的DTU，它與國內外許多PLC都連接應用過，并且運行穩定可靠，下面就簡單介紹一下MD-609G是如何連接歐姆龍PLC的，以C200HE為例。
一、連接環境
- 系統運行環境：Windows2000（或以上版本），CX-Programmer 5.0
- 下位機介紹：支持modbus協議的RTU，一路模擬量輸入
- 傳輸設備：MD-609G（232串口）
二、準備工作
- 硬件：一個支持modbus協議的RTU/PLC，一個MD-609G，一臺電腦，串口線若干，電源，一張SIM卡
- 軟件：安裝CX-Programmer 5.0、MD-609G配置軟件和mServer 2.0
說明：mServer是做什么的呢？
mServer是MD-609G的server端，MD-609G都連到mServer上由mServer統一管理，包括設備上下線狀態等，并且把連過來的MD-609G映射到虛擬串口，使得CX-Programmer能夠通過讀虛擬串口從而讀取MD-609G遠程傳送過來的數據。
- 配置：要實現MD-609G與CX-Programmer的遠程通信，需要對MD-609G內部進行配置（包括波特率、奇偶校驗等，使之與RTU/PLC所用串口參數一致），同時需要對mServer進行相應的配置，具體方法參見http://www.etungtech.com.cn/zdcp/md609g.asp#MD609P2S。
三、MD-609G與CX-Programmer的連接
- 虛擬串口映射：因為MD-609G與CX-Programmer通過虛擬串口連接，所以首先要在mServer上對MD-609G做虛擬串口的映射，具體方法參見http://www.etungtech.com.cn/zdcp/md609g.asp#MD609P2S。（我們暫把MD-609G映射到虛擬串口com3）

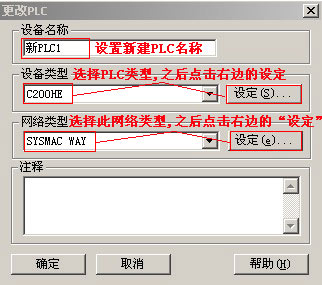

- 建PLC工程：打開CX-Programmer 5.0，點擊“文件”→“新建”，在彈出的對話框里設定新建PLC的名稱，并且選擇所使用的PLC的類型，這里我們使用的是200HE，設置如下：

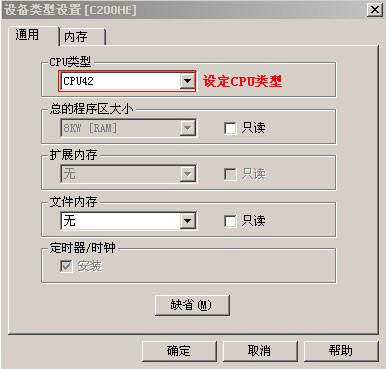

點擊“設備類型”后的“設定…”，彈出如下對話框，做以下設置：
點擊“網絡類型”后的“設定…”，彈出如下對話框，做一下設置：

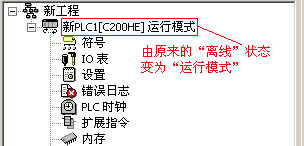

全都設置完畢后，點擊確定，進入新建的工程。之后點擊工具欄上的 ，等待30秒左右，即可出現新建的PLC連上進入運行的狀態，顯示如下：
至此，歐姆龍PLC C200HE便通過MD-609G與他的軟件CX-Programmer連接上了。
|
