遠程監控主要用于生產廠家或產品服務商對現場使用設備進行在線、遠程的監視和控制。遠程監控主要使用在遠程通訊設備帶有通訊功能，在遠程有計算機的情況。本地計算機可以通過遠程計算機對通訊設備進行控制操作。
　　
　　硬件設備：
　　兩臺工控機、兩個MODEM和一個交換機(或兩個可以撥號的電話線)、一個RS232/485轉換器，1臺通訊設備（以天辰PID控制儀為例）。
　　
　　硬件初始化：
　　在使用MCGS的遠程監控方案時，必須對Modem的參數進行新設置（也叫Modem初始化），否則遠程監控不會成功。Modem初始化的具體操作如下：

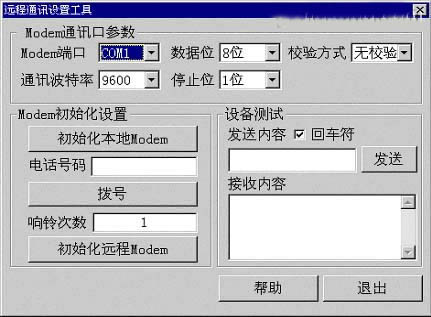

　　選擇MCGS組態軟件“工具”菜單下的“Modem設置工具”，進入Modem設置窗口，如下圖所示：

●　設置“Modem端口”為“COM1”，通訊波特率為9600，數據位為8位，停止位為1，無校　　驗。
　　●　初始化本地Modem ，把“本地Modem”接在本地計算機的COM1口上，單擊按鈕“初始化　　本地Modem”，稍后會彈出含有初始化信息（成功或失敗）的對話框，如提示失敗，則　　需仔細檢查計算機串口和Modem是否能正常工作。成功后，可以進行遠程Modem的初始　　化。
　　●　初始化遠程Modem，把“遠程Modem”接在計算機的COM1口上，單擊按鈕“初始化遠程　　Modem”，稍后會彈出含有初始化信息（成功或失敗）的對話框，如提示失敗，則需仔　　細檢查計算機串口和Modem是否能正常工作。
　　●　儀表通訊測試，在進行遠程監控連線之前，先對要進行遠程通訊的儀表進行通訊測試。　　方法與遠程采集中儀表通訊的測試方法相同，這里不在贅述。
　　遠程監控的物理連線：

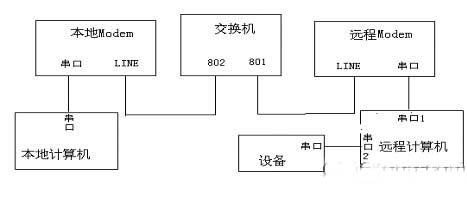

　　在Modem初始化成功，并且儀表也可以直接與工控機進行通訊，則可以進行遠程監控的物理連線工作了。如下圖所示。正確連線后，可以進行遠程監控的組態了。

遠程監控組態：
　　需要在兩臺計算機（遠程端和本地端）上進行組態，且在遠程計算機正常運行時才能在本地計算機上進行遠程監控。
　　
　　本地端工程組態：
　　●　創建一個新工程，并保存為 “遠程監控本地端.mcg” 文件；
　　●　在設備窗口中加入設備，如圖所示。

　　在“串口通訊父設備”的“基本屬性”中設置“通訊方式”為“1-Modem通訊方式”，并設置好各種參數。
　　對“低速網絡Modem”和“網絡數據同步”的屬性設置同遠程通訊中的方法。

●　創建一個新用戶窗口,命名為“遠程監控”；在窗口中新建輸入框和標簽，根據遠程計　　算機對通訊設備的監控變量，對本地端的輸入框和標簽進行恰當?shù)亩�義，從而實現遠程　　監控。
　　
　　遠程端工程組態
　　●　創建一個新工程，并保存為 “遠程監控遠程端.mcg” 文件；

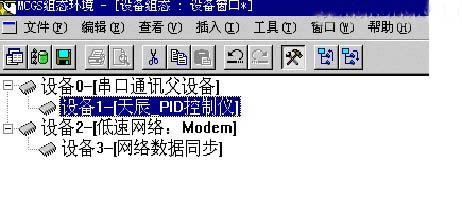

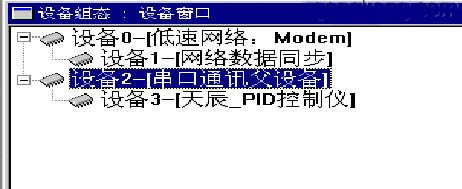

　　●　在設備窗口中加入設備，如下圖所示。

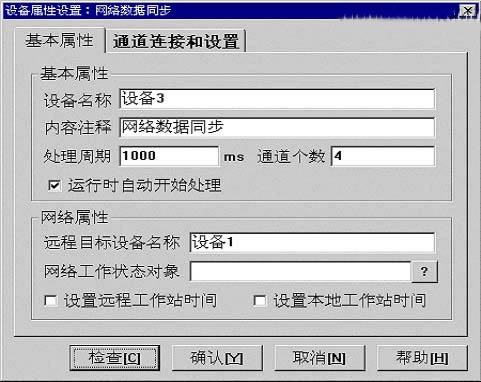

　　在進行“低速網絡：Modem”的屬性設置時，除了正確設置波特率等參數外，電話號碼一項要留空。在進行”網絡數據同步“屬性設置時，注意正確填寫遠端設備的名稱。
　　

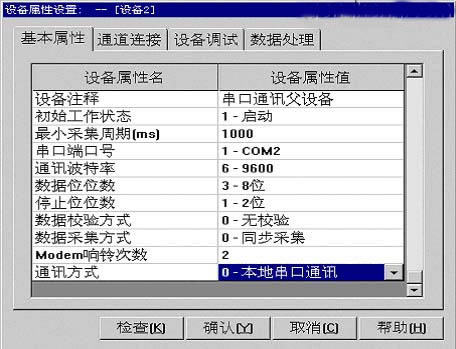

　　●　“串口通訊父設備”基本屬性設置如下圖所示。

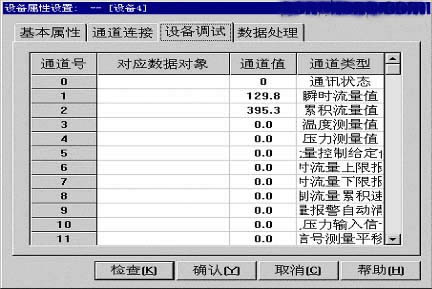

　　注意端口號和通訊方式的正確設置。設置正確后，在儀表的“設備調試”，中應該通訊成功，并將儀表的數據顯示出來。如下圖所示。

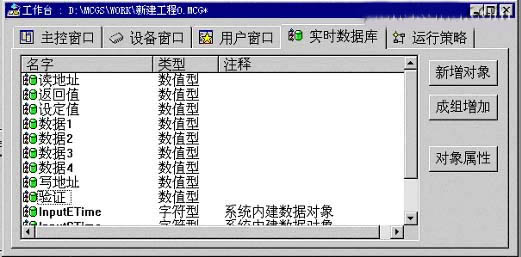

●　創建一個新用戶窗口,命名為“遠程診斷”。在實時數據庫中填加一些變量。如下圖所示。

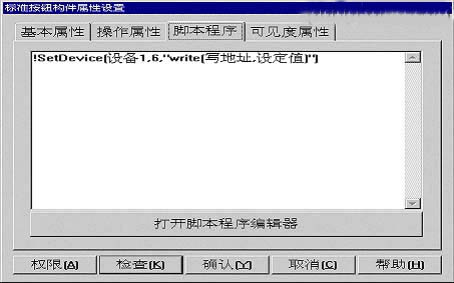

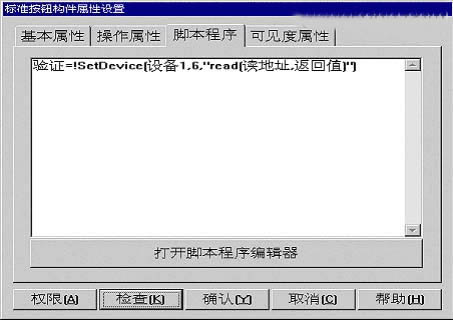

　　在窗口中新建兩個按鈕，分別命名為“write”和”read”，在按鈕的腳本程序中寫入操作設備的設備命令。如下圖所示。

　　新建三個輸入框，分別對應“寫地址，設定值，讀地址“，五個標簽分別為“寫地址，設定值，讀地址和返回值“其中一個標簽用于顯示“返回值”。
　　兩臺計算機上組態工作完成后，就可以運行工程，開始進行遠程監視和控制了。首先在遠程計算機上正常運行工程后，可以通過兩個按鈕對儀表實現讀寫操作。操作無誤后，在本地計算機上通過顯示框可以顯示遠端儀表的數值，實現遠程監視。也可以在本地計算機上通過輸入框更改遠端儀表的地址和數值，再通過遠程計算機上的按鈕操作，可以實現對遠端儀表的寫操作控制。
　　至此，就完成了遠程監控的全過程。當然，根據所連接的遠端設備的不同，對應的設備命令的格式也會不同，請?jiān)诓僮髑白屑?xì)閱讀該設備在MCGS上的在線幫助，以便對設備能夠正確操作。
