信捷PLC在中央空調上的應用

　　由于原來系統中多塊SDC控制儀表出現故障，在維修中采用 PLC 對原系統做替換改造。原來控制系統完成對潔凈房室內溫度、濕度、室內外壓差進行檢測并控制。室內空氣要求為 100 級。空氣經過過濾后成為潔凈空氣，滿足生產線對空氣潔凈度、溫濕度的要求。
　　
　　一． 系統工作原理
　　
　　新風機鼓入的新風經加熱交換器、制冷交換器、加濕器進入房間。房間內有溫度、濕度、差壓檢測器測的信號反饋給控制器。由反饋信號通過數字控制儀來控制加熱、制冷交換器控制室內溫度。當濕度低時，由加濕器輸出蒸汽；濕度高時，制冷交換器要降溫以使空氣溫度降低，達到除濕目的。原來的濕度、溫度信號還要經過高選處理。當溫度信號高時，以溫度控制優先；當濕度信號高時，以濕度控制優先。原來儀表調試比較繁雜，調試不容易滿足要求。加熱、制冷、加濕器的控制信號是 4-20mA 信號。壓力系統原來是由變頻器控制。本次改造并沒有涉及。
　　
　　二． 改造方案
　　
　　溫度、濕度信號是變送器送出的DC 4-20mA 的信號。輸入的信號經過比較判斷，當輸入的溫度信號小于 12mA 時，要執行加熱邏輯，當大于 12mA 時，要執行制冷邏輯。當輸入的濕度信號小于 12mA 時，要執行加濕邏輯，當大于 12mA 時，要執行除濕邏輯。而制冷和除濕信號中要選大的來控制制冷交換器。由于 PLC 有很好的邏輯判斷能力及數據處理能力，改造中選用了信捷 FC 系列 PLC 。 FC 系列是模塊式結構，可以根據要求配置不同的模擬模塊和數字量模塊。由于是改造，我們使用的數字量極少，僅用做故障報警。 FC-16R-E CPU 有 8 點輸入 /8 點輸出。根據我們需求又配置了 FC-4AD 模擬量輸入模塊和 FC-4DA 模擬量輸出模塊。
　　

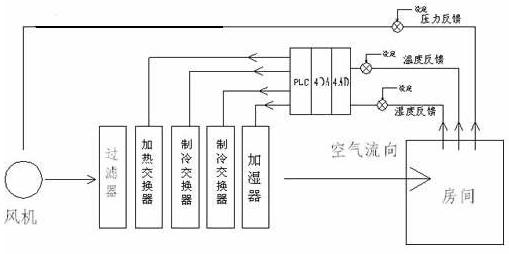

　　控制系統流程圖如下：
　　


　
　　三． 使用效果
　　
　　由于PLC編程簡單，調試容易，整個改造一天完成。經過一段時間運行，控制效果很理想，完全滿足要系統要求。比以前更容易維護。
