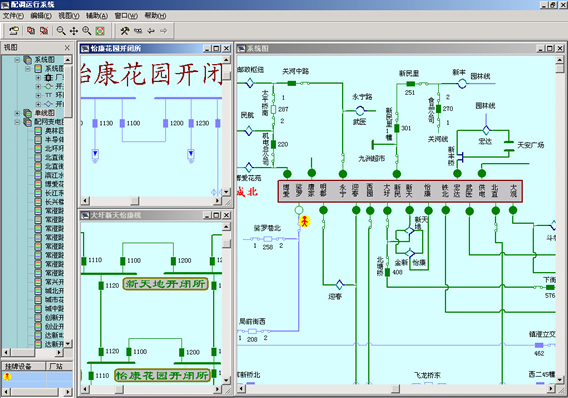

由于城市電網的快速發展，眾多的開閉所、開關站、環網柜和柱上開關等使得配網越來越復雜， 并且這些設備幾乎每天都在增加之中，是否能夠正確掌握設備運行情況和開關的分合狀態， 直接關系配網運行和城市供電的安全，因此配調迫切需要一套實用、高效的模擬操作系統。 我們在配調智能模擬操作系統中將配網系統圖（全部10kV變電所出線、線路、柱上開關、 開關站、開閉所、環網柜在配網系統中的連接關系圖）、單線圖、配網站所圖有機結合起來， 使得操作直觀方便，維護簡單，具有全網拓撲著色、誤操作警告閉鎖、操作記錄存檔等實用功能， 該系統已在大型配調（10kV線路306條，開閉所48座，開關站40座，環網柜38座，柱上開關737臺）投入實際使用（見圖3）。

1．模擬操作功能：調度員通過模擬操作可以知道每步操作的結果，操作方法和模擬屏基本一致，圖中開關、刀閘狀態由調度員人工修改并自動保存。調度員每一步模擬操作立即自動執行網絡拓撲著色和誤操作判斷。
2．方便的繪圖、處理功能。圖形分為三類：
（1） 系統圖：采用大圖，包括全部10kV變電所出線、線路、柱上開關、開關站、開閉所、環網柜在配網系統中的連接關系。具有網絡拓撲著色功能。
（2） 單線圖：一條線路上柱上開關、開關站、開閉所、環網柜等的連接關系圖，具有網絡拓撲著色功能。
（3） 配網變電圖：開關站、開閉所、環網柜、配電所、大用戶內部一次接線圖，具有網絡拓撲著色功能。
上述三類圖形可復制/粘貼、無級縮放、移動、定位等，圖形之間可以非常靈活地相互調用。
3．系統中開關、線路使用數據庫定義，實現只要名稱相同的開關、線路段在不同類型圖形中操作聯動、狀態一致。
4．掛牌：在設備上右鍵單擊然后選擇掛牌（有人檢修和接地等），只有在設備停電時才允許掛牌；不許向掛牌設備送電。
5．左鍵雙擊設備（線路、開關等）可查閱和修改設備參數。
6．用戶和權限管理滿足配調要求。
7．可與配網自動化系統接口，在圖模編輯環境下能夠方便地定義實時數據源，并在運行環境的圖形上顯示實時數據。
