一、JB_HMI_D軟件中的數據傳輸設置
作為雙串口文本顯示器，POP-D文本顯示器連接的兩個串口設備之間，可以通過在JB_HMI_D軟件中設置的數據互傳功能項來實現兩個串口設備之間的數據映射傳輸。具體設置方法如下(以Modbus RTU 通訊協議為例)：
第一步：選中軟件菜單中的“工具->數據傳輸設置”；

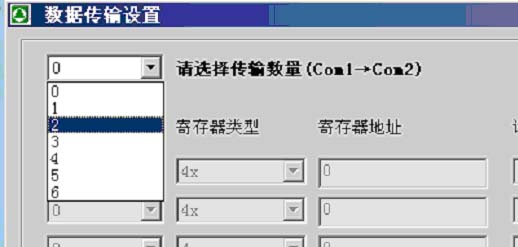

第二步：根據需要選擇COM1->COM2數據傳輸數量(讀取Com1設備的寄存器，寫入Com2設備)
 &
第三步：對COM1和COM2的站號、寄存器類型和寄存器地址的參數進行編輯輸入，并選擇傳輸“字”數(1字=16Bit)。
 &

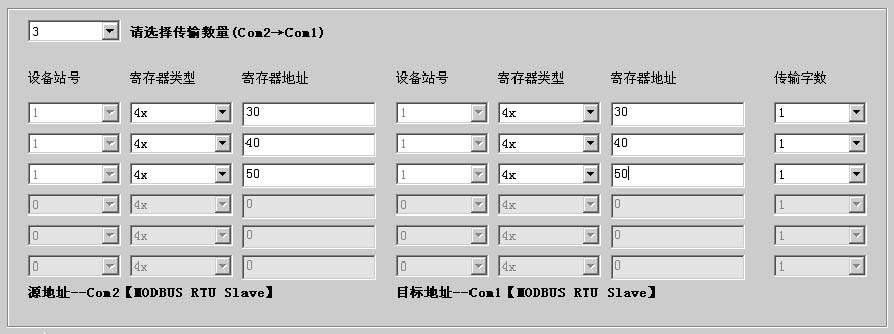

第四步：參照上述第二步和第三步對Com2->Com1的傳輸參數進行設置。
完成上述設置后，選擇“確定”，并完成其它工程畫面設計后，把文件下載至POP-D文本顯示器中，就可以實現如下的數據傳輸：
|
讀出 |
寫入 |
|
Com1: 4x寄存器，地址1～4 |
Com2: 4x寄存器，地址1～4 |
|
Com1: 4x寄存器，地址10～15 |
Com2: 4x寄存器，地址10～15 |
|
Com2: 4x寄存器，地址30 |
Com1: 4x寄存器，地址30 |
|
Com2: 4x寄存器，地址40 |
Com1: 4x寄存器，地址40 |
|
Com2: 4x寄存器，地址50 |
Com1: 4x寄存器，地址50 |
二、數據傳輸功能的應用1——PLC和變頻器之間的寄存器數據相互映射

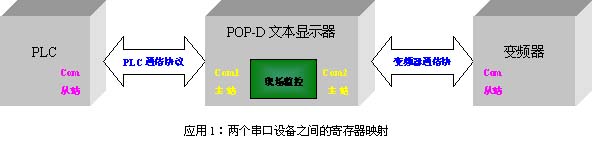

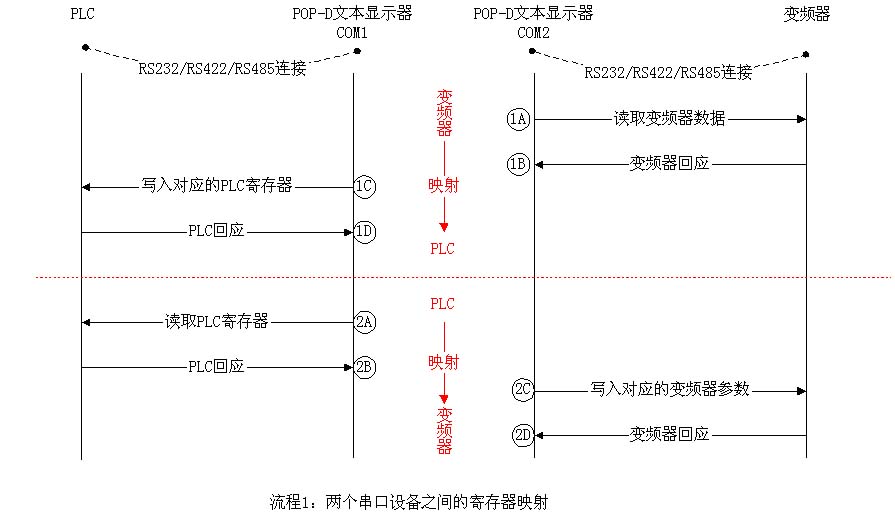

POP-D文本顯示器可以用其兩個串行端口連接變頻器和PLC，并分別進行設備的狀態監視和參數設定。在一些工業應用場合，變頻器的一些參數需要傳輸至PLC處理；同樣地，PLC也會需要對變頻器的參數進行設定。此時，就可以用JB_HMI_D軟件提供的數據傳輸功能實現，連接圖如【應用1】，通信流程圖如【流程1】。
三、數據傳輸功能的應用2——遠端PC機監控現場的PLC寄存器數據

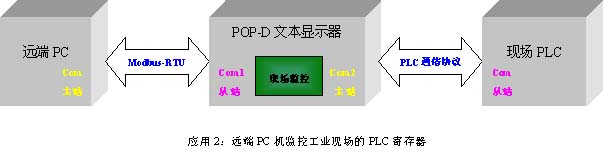

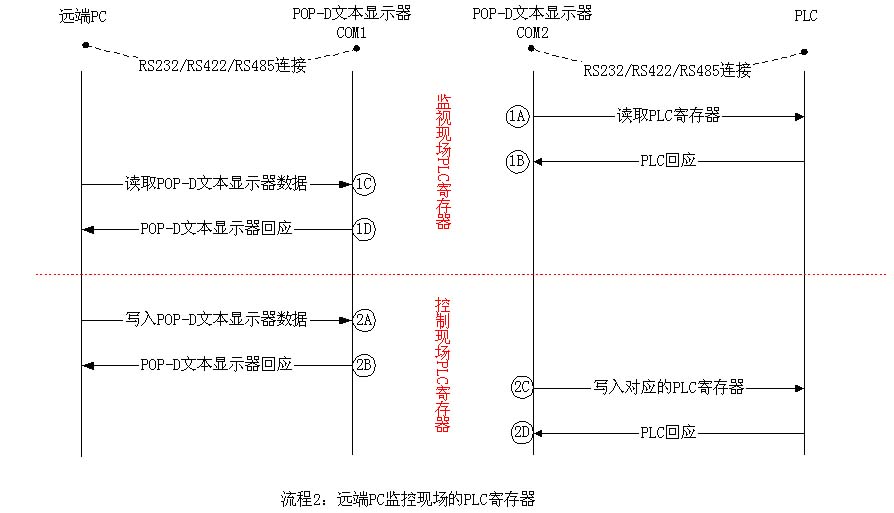

在一些工程應用場合中，需要在PC機上遠程監控工業現場的PLC數據，而用JB_HMI_D軟件提供的數據傳輸功能就可以實現這種遠程監控需求。連接圖如圖【應用2】，通信流程圖如圖【流程2】。
需要說明的一點是，在圖【應用2】中，連接至Com1的設備選擇為【Modbus RTU Master】,即遠端PC機作為主站，POP-D文本顯示器作為從站。這樣選擇的好處是：POP-D文本顯示器讀取PLC中的參數后存暫存在文本內部，只有當遠端PC機發起讀命令時才回應數據給PC；同樣地，POP-D文本顯示器只有在接收到遠端PC 發出的控制命令，才會把數據寫入到現場PLC中，從而也大大降低了PLC的通信負荷。
四、小結
從上可以看出，雙串口的POP文本顯示器能滿足工業現場不同串口設備之間的數據傳輸要求，使不同串行通訊協議的串行設備之間的信息交換成為了可能。在此POP雙串口文本顯示器的功能不僅是簡單的人機界面功能，而且扮演了一個不同串口設備之間數據信息傳輸?shù)臉蛄鹤饔谩?/P>
|
