PLC定時脈沖信號標準程序

PLC編程中，經常要求能夠維持一個掃描周期時間的定時脈沖信號，如圖所示。由于不同分辨率的定時器，其計時當前值和狀態標志位的刷新變化不同，很容易造成編程的錯誤，有時調試現場的條件所限，明知是定時器的原因，而又無法做出判斷。這樣，就需要一個適用于不同分辨率的定時脈沖信號程序，如圖所示。

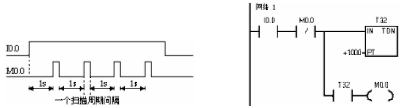

圖 定時脈沖標準程序

圖所示的程序，雖然非常簡單，但它完全適應1ms、10ms、100ms等不同分辨率的定時器，確保M0.0能夠在1s的時間后產生一個能夠維持一個掃描周期間的脈沖信號，是一個通用的標準的定時脈沖信號程序
