　　1. 形狀可變履帶機器人

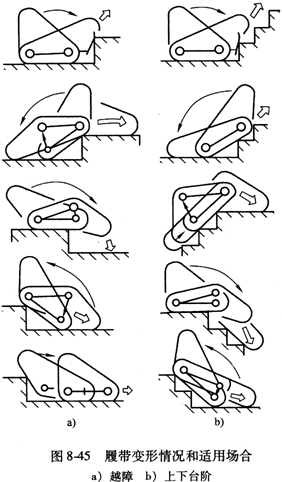

　　所謂形狀可變履帶機器人，是指該機器人所用履帶的構形可以根據地形條件和作業要求進行適當變化。圖8-44所示為一種形狀可變履帶機器人的外形示意圖。該機器人的主體部分是兩條形狀可變的履帶，分別由兩個主電動機驅動。當兩條履帶的速度相同時，機器人實現前進或后退移動；當兩條履帶的速度不同時，機器人實現轉向運動。當主臂桿繞履帶架上的軸旋轉時，帶動行星輪轉動，從而實現履帶的不同構形，以適應不同的運動和作業環境（見圖8-45）。

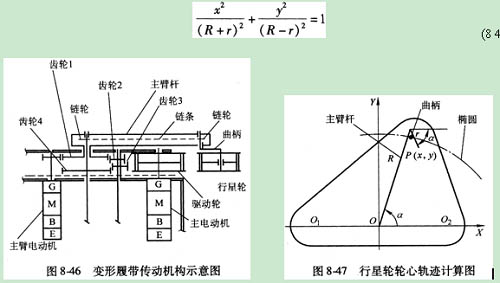

    圖8-46所示為變形履帶傳動機構示意圖。主電動機帶動驅動輪運動，使履帶轉動。主臂電動機通過與電動機同軸的小齒輪與齒輪1嚙合，一方面帶動主臂桿轉動；另一方面通過齒輪2、齒輪3和齒輪4的嚙合，帶動鏈輪旋轉；鏈輪通過鏈條進一步使安裝行星輪的曲柄回轉。因為齒輪1和4，齒輪2和3的齒數分別相同，因此齒輪1和齒輪4的轉速一致，而方向相反。加上鏈條兩端的鏈輪齒數相等，使得主臂電動機工作時，主臂桿轉過的角度與曲柄的絕對轉角大小相等、方向相反。

　　圖8-47為行星輪輪心軌跡計算圖，由圖可以導出該行星輪輪心P點的運動軌跡滿足下式：

    顯然，式(8-4)是一個標準橢圓方程，這說明該機器人的履帶在任何形狀時都能保持松緊程度不發生變化。

　　    2. 位置可變履帶機器人

　　所謂位置可變履帶機器人，是指履帶相對于車體的位置可以發生變化的履帶式機器人。這種位置的改變既可以是一個自由度的，也可以是兩個自由度的。圖8-48所示為一種二自由度變位履帶機器人，各履帶能夠繞車體的水平軸線和垂直軸線偏轉，從而改變機器人的整體構形。

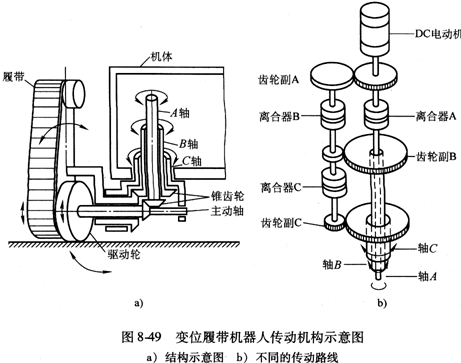

    圖8-49為上述變位履帶機器人傳動機構示意圖。由圖8-49a可知，當A軸轉動時，通過一對錐齒輪的嚙合，將運動傳遞給驅動輪，從而帶動履帶運動；當B軸轉動時，通過另一對錐齒輪的嚙合，帶動與履帶架相連的曲柄，使履帶繞主動軸軸線回轉變位；當C軸傳動時，履帶連同其安裝架一起繞C軸線相對于車體轉動，改變其位置。A、B、C三軸由一臺電動機帶動，通過切換A、B、C三個離合器，使之實現不同的傳動路線，具體情況參見圖8-49b。

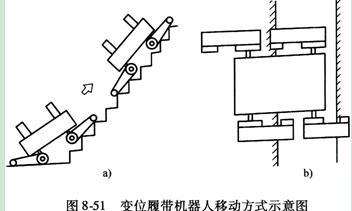

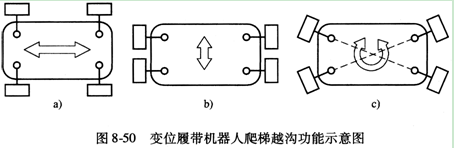

　　變位履帶機器人集履帶式機器人和全方位輪式機器人的優點于一身。當其履帶沿一個自由度方向變位時，可用于攀爬階梯和跨越溝渠（見圖8-50）；當其履帶沿另一個自由度方向變位時，可實現車體的全方位行走方式（見圖8-51）。
