CDMA制式的通訊需要同時可以進行接收和發射的雙工器。收發雙工器是一種通過分歧電路能使發送端(Tx)濾波器和接收端(Rx)的濾波器共用一個天線端的高頻元件。收發雙工器最重要的性能，就是確保Tx和Rx之間的隔離度(表明Tx和Rx引腳之間的信號可以隔離到什么程度)。在實際使用上，除了提供足夠的隔離度之外，其次重要的性能就是分別要降低Tx以及Rx濾波器的損耗。

    舉例來說，圖1所示的是BAND5(800MHz )收發雙工器(產品尺寸2.5×2.0×0.6mm)的傳輸特性以及隔離度。一般的隔離度和過濾性的損耗是相互制約的關系，但本產品對于Tx頻段能實現60dB的高隔離度，同時使Rx損耗維持在1.8dB。

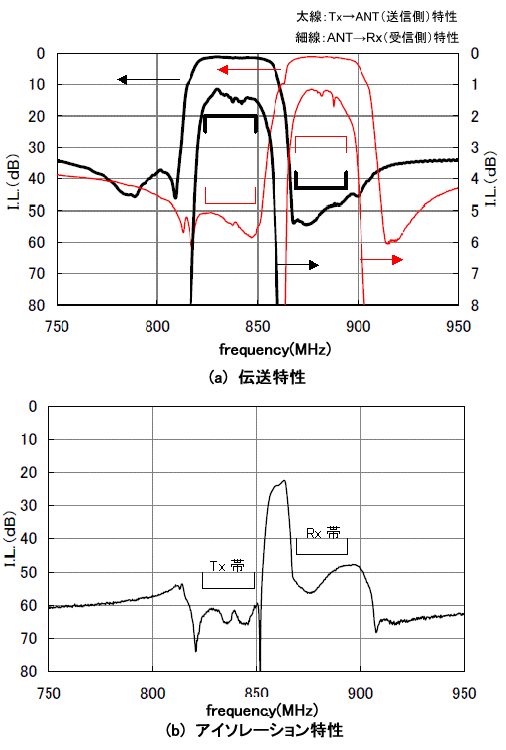

圖1：W-CDMA BAND5(800MHz)收發雙工器的電特性

品名：SAYEV836MAC0F00

    第二個例子，以圖2的BAND1(2GHz)收發雙工器(產品尺寸3.0×2.5×1.1mm)的特性為例。將特殊的設計技術引入到表面波難以實現低損耗的BAND1(2GHz)中來，在得到實際使用所需的隔離度的同時，還能實現Tx損耗1.4dB 和Rx損耗1.8dB這樣杰出的低損耗特性。一直以來，介質收發雙工器在BAND1(2GHz)頻帶曾一度占據了主流的地位，而目前表面波做到了不亞于它的損耗值。由此，表面波收發雙工器替代了介質收發雙工器成為了當今主流。

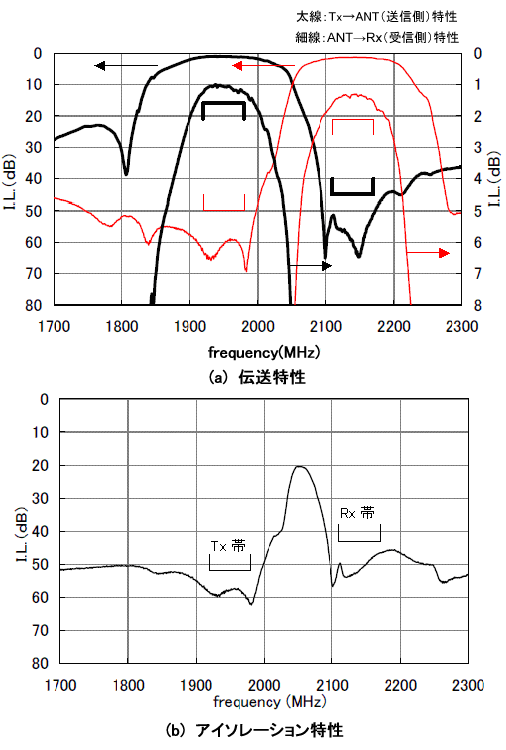

圖2：W-CDMA BAND1(2GHz)收發雙工器的電特性

品名：SAYZY1G95EA0B00

    村田制作所運用高隔離度和低損耗的設計技術，悉心研究用于3GPP(第三代合作伙伴計劃)所規定的眾多高頻段(BAND)的表面波收發雙工器產品, 并積極應對用于將來的新一代高速通信頻帶。在未來的發展中，村田制作所在進行更小型化的收發雙工器開發的同時，還將積極研究滿足市場需求的接收 (Rx)管腳為平衡輸出的雙工器。

    在手機的高頻率無線通信電路中使用的表面波濾波器，分為CDMA收發用的級間濾波器和GSM用的TOP濾波器等。村田的濾波器不僅具有低損耗和高抑制度的電特性，還由小型、薄型的各種產品尺寸構成了豐富的商品線，可以對應各種電路設計的需求。例如, 在多頻段發展的高頻無線通信電路中，為了減小電路基板上的貼裝面積，將兩個頻帶的單濾波器(產品尺寸1.35×1.05×0.5mm)合二為一，制造出了雙濾波器(產品尺寸1.8×1.35×0.5mm)。此外還運用特殊的技術制造許多獨特的商品，如將雙層濾波器的輸入端合并為一個的1in4out產品，以及將平衡器的輸出端合并為一的2in2out產品等。通過共用輸入端可以節省原本用于分頻的開關(SW)。同時，共用平衡輸出端可以使連接濾波器的高頻IC的端口數目減少(圖3)。這是在表面波濾波器的設計中通過調整阻抗和相位等方法，從而使差分端口實現共用。這些濾波器可以在多頻帶化發展的高頻無線電路中，為外圍電路的簡化及電路整體的小型化做出貢獻。今后村田制作所將繼續致力于研發更小型化和高性能化，同時又具有輸入端以及輸出端共用功能的單濾波器、雙濾波器產品。

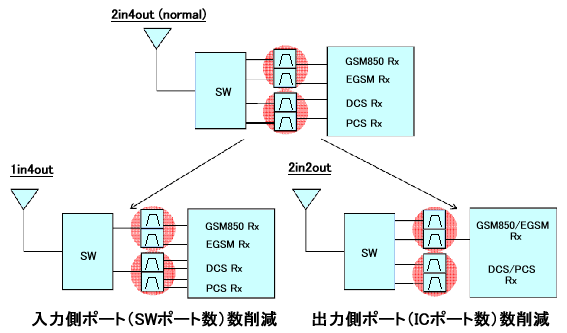

圖3：雙層濾波器的輸入/出端口結構舉例

    GPS，實現近距離無線通信的藍牙^®，Wi-Fi，以及能夠接收地面數字視頻的各種機型，成為手機日益多功能化的代表。為了將這些應用功能同時裝備在一個手機終端上，首先必須評估手機的通訊收發信號以及各應用功能的通信信號的相互干擾程度。為此，就需要在既不影響各應用功能的必要頻帶上，同時又能夠消除手機噪音的濾波器。手機收發通訊使用的信號本身就具有多個頻帶，而且收發信的頻帶靠近各種應用功能的必要頻帶，因此就要求濾波器具有陡峭的抑制特性。而對于遠離有效頻帶的手機收發信頻帶來說，則需要比較大的衰減抑制度。為滿足這些需求，村田制作所在不斷制造研發用于各種不同應用功能的表面波濾波器。

以圖4的Wi-Fi用TOP濾波器(產品尺寸1.35×1.05×0.5mm)的電特性為例。Wi-Fi頻帶(2.5GHz)的低頻區域有手機的BAND1(2GHz)接收頻帶，為了防止兩者互相干擾，需要對Band2 接收頻段有較大的衰減特性。為此，就要用到普遍運用在級間濾波器上的高衰減設計方法。為使Wi-Fi用TOP濾波器能夠同時接收和發送，濾波器必須承受較高的發射功率，但傳統的的設計方法很難實現。村田制作所導入了特殊的高功率承受性、高衰減設計技術，實現了高功率承受性(24dBm)的同時，又能擁有杰出的低損耗和高衰減特性。今后村田還將進一步發展這一設計技術，研究制造用于高速通信的MIMO用TOP濾波器產品。

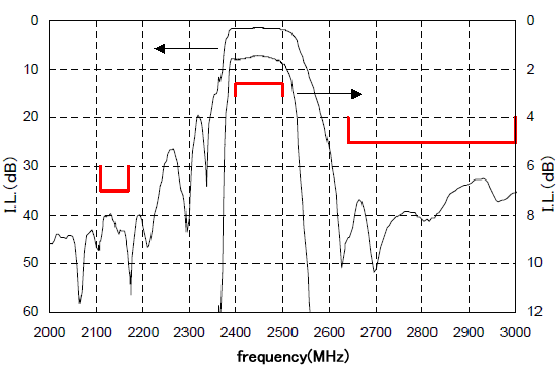

圖4：Wi-Fi用TOP濾波器的電特性

品名：SAFEA2G45AC0F00

    作為今后的展望，主要例舉以下3點。

※      藍牙^®是美國Bluetooth SIG, Inc.的注冊商標。
