NI X系列多功能數據采集設備新特性介紹
北京泛華恒興科技有限公司

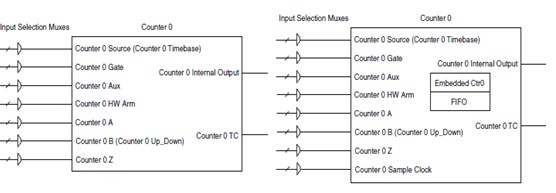

圖4 M系列Counter(左)與X系列Counter芯片對比

過去定時和觸發功能往往需要板卡上的Counter或外部信號路由來實現，而使用NI STC3技術可以給模擬I/O，數字I/O，計數器I/O通道分別提供不同的采樣時鐘和觸發信號。M系列產品只有Counter可以實現硬件定時觸發，所以當需要重觸發采集時我們通常需要使用一個Counter重復生成有限脈沖序列，而將這個脈沖序列作為AI的時鐘源，控制AI進行采集（通過軟件重復創建和結束任務來進行重采樣速度慢，容易造成觸發信號丟失）。而X系列產品使用NI STC3技術，AI通道可以直接設置而獨立地進行重觸發進行采樣，不再依賴Counter。X系列產品還可以直接對DIO口設置采樣時鐘來進行數字波形的采集和生成，這在M系列卡中也是需要通過Counter的配合來完成的。

X系列 Counter的板載FIFO從原來的每路1個樣本增加到127個，可進行很多帶緩沖的脈沖輸出或測量，這是M系列卡所無法實現的。帶緩沖的Counter輸出使用戶可以將需要輸出的多個脈沖周期提前寫入到緩沖區中，這樣可以生成多頻率方波疊加的復雜脈沖波形。這些信息包括各周期中脈沖的脈寬，延遲時間，頻率，占空比等，決定了各脈沖高低狀態各需要多少個內部或外部時基表示。

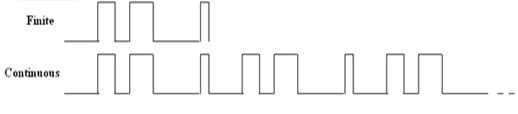

可以通過兩種方法輸出脈沖序列，隱式定時和使用采樣時鐘。使用隱式定時時，緩沖區中的脈沖將會自動依次向外發出，用戶可以自定義向外一次或連續不斷地輸出緩沖區中的脈沖（圖5）。M系列數據采集卡通常采用這種方式生成脈沖。

X系列產品還支持設置采樣時鐘的方式生成脈沖。這種方式需要設置一個時鐘源，當一個時鐘到來時連續不斷地輸出緩沖區的一個脈沖，直到下一個采樣時鐘邊沿的到來，接著Counter不斷輸出緩沖區第二個脈沖，這樣循環下去，一次或多次重復地輸出緩沖區中脈沖（圖6）。

圖6 設置采樣時鐘生成脈沖

M系列產品進行帶緩沖的Counter測量時會根據需要選擇隱式定時或設置采樣時鐘定時的方式。如果是一個帶緩沖的邊沿計數，可以支持設置采樣時鐘控制Counter的Gate信號將數據讀取到緩沖區中。而如果要測量脈沖的周期或頻率信息，則需要使用隱式定時的方式。用戶通過選擇通知NI DAQmx驅動設置隱式定時，測量的頻率或周期值將在輸入信號每一個周期結束后鎖存到緩沖區中。

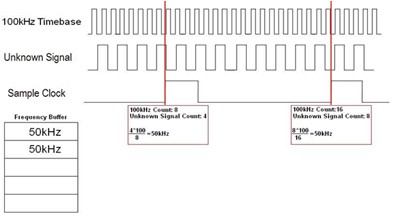

NI STC3的技術也提升了帶緩沖Counter測量的性能。在測量脈沖周期或頻率時除了可使用隱式定時方式，也支持設置采樣時鐘。設置采樣時鐘定時方式測量周期或頻率實際上引用了一個內部時基對未知的測量信號進行比較。當一個采樣時鐘信號到來時，會計算出和前一個采樣時鐘信號之間內部時基產生了多少個上升沿，由于引用的內部時基頻率已知，實際上可以精確計算出這兩個采樣時鐘信號之間的時間，再除以這段時間未知信號的周期數就是信號的平均頻率。這些計算的過程是芯片自動進行的，測得的頻率或周期值直接寫入到緩沖區中。引用的內部時基是板卡上內部晶振自動分頻得到的，但是采樣時鐘必須由用戶進行設置。

圖7 設置采樣時鐘的Counter測量

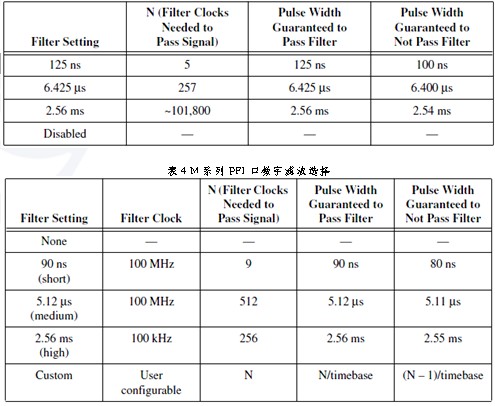

NI STC3技術使得X系列產品還在數字I/O和PFI口上增添了很多新特性。看門狗定時器可以通過軟件設置數字輸出安全狀態來防止系統崩潰或者X系列產品與外部設備連接時硬件的損壞。當使用看門狗功能時，X系列板卡需要不斷地得到看門狗重置指令，如果在指定時間內沒有得到這個指令，數字輸出就會置為用戶提前設置的一個安全狀態下，設備將會忽略所有的數字寫入，直到看門狗被取消或者設備重新啟動。M系列中邊沿檢測功能僅限于Port0，而X系列每個Port均具有這項功能。M系列產品PFI口上可以設置數字濾波，但只能選擇3個級別的固定最小脈寬(表4)，而X系列可供客戶自定義設置最小脈寬，只需是板載晶振的整數倍即可(表5)。另外X系列產品在數字I/O線上也提供了3個級別的數字濾波。

表5 X系列PFI口數字濾波選擇

X 系列板卡新增加了2個定時引擎供數字輸入和數字輸出使用。在過去的M系列產品中，如果為DIO設置定時任務需要引用其他通道的采樣時鐘，如AI的采樣時鐘或使用Counter的輸出，這種使用方式稱之為相關數字I/O。現在X系列產品可以獨立地執行數字波形輸出或是采集，不但節省了板卡其他資源，還允許為DIO配置和其他通道不同的采樣率。

X系列產品DI和DO均有1路DMA通道負責與PC之間的數據傳輸。

支持多核CPU并行線程的驅動

X系列采集卡需要 NI DAQmx9.0以上版本的驅動支持，高執行效率的驅動和應用軟件可以更好地表現出DAQ硬件支持多線程并行工作的優越性能。NI DAQmx提供了簡單方便的多態API函數滿足各種測量和控制需求，支持多線程意味著可以在同一個程序里配置多個任務同時工作。這些API函數不但可以被LabVIEW，CVI調用，也支持很多第三方軟件，如C/C++, Visual Basic和.NET平臺下的編程工具。LabVIEW8.6以后的版本支持多核PC下的編程，只需直接在程序中放上多個While循環，LabVIEW便會自動進行線程分配，充分利用了CPU。

NI DAQmx9.0和以前的NI驅動相比也進行了優化，最顯著地是增加了以下兩個強大的特性：

快捷簡便的數據存儲：我們經常需要快速有效地保存采集來的數據，NI DAQmx9.0提供了DAQmx Configure Logging.vi這個API函數，只需在采集的任務中添加這個VI，即可將采集的數據保存到TDMS格式的文件中，十分簡便。這種寫入TDMS文件的方式使數據存入磁盤的速度也得到了優化，理論上最快速率可以達到1G/s。

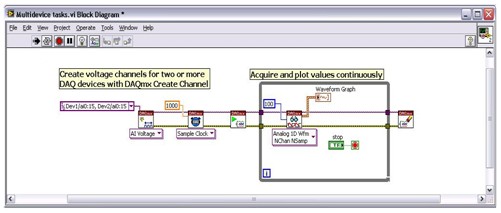

支持配置多設備任務：我們可以更簡單地同步多塊X系列的設備。兩張PCIe的X系列采集卡通過RTSI總線連接，在軟件中只需創建一個線程，在配置通道時將使用的兩塊設備的通道名都寫上，便能自動共享設置的采樣時鐘，達到同步的目的(圖8)。

圖8 多張X系列板卡配置同步任務

為了方便用戶在測試系統中對過去產品，如M系列數據采集產品進行升級。X系列采集卡的端口以及引腳定義仍然沿用多功能數據采集產品的一貫標準，使用68-Pin連接口，外部附件依然為M系列所使用的電纜、端子盒，可達到直接替換的目的。

以上列舉了NI新一代X系列多功能數據采集產品的部分新特性。一直以來，NI通過不斷進取地革新技術，始終保持著行業的領先地位，在測試測量行業掀起了一次又一次的技術革命。使用X系列多功能數據采集產品，可以幫助您快速建立起一個安全，穩定，精確且符合成本的測量控制系統，還猶豫什么呢？期待您正確的選擇。
