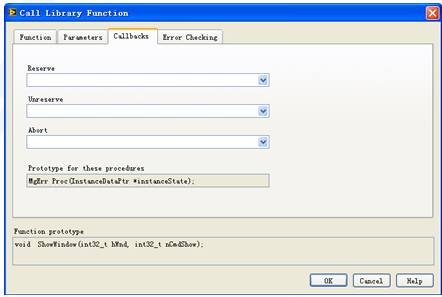

圖5 設置回調函數

    如果為Reserve選擇了一個回調函數，那么當一個新的線程開始調用這個DLL時，這個回調函數首先被調用。可以利用這個函數為新線程使用到的數據做初始化工作。線程在使用完這個DLL之后，它會去調用Unreserve中指定的回調函數。Abort中指定的函數用于VI非正常結束時被調用，也就是讓一個程序在運行完前停止。這些回調函數的原型在Prototype for these procedures中列出，必須要由DLL的開發者按照特定的格式實現。如果使用的DLL不是專為LabVIEW設計的，一般不會包含這樣的回調函數。

    第四頁是錯誤處理方式，用戶可根據需要選擇相應的錯誤檢查級別。

    另外還需要注意的是，C語言中的struct在LabVIEW中可以使用cluster來表示，但有時需要作出相應的調整。這是因為在C語言中，struct的字節對齊是可以進行設置的，這就決定了其各元素的存放地址的可變性。C語言中的對字節對齊數可通過#pragma pack指令或在工程屬性中進行指定。而在LabVIEW的cluster中，所有元素只能是1字節對齊的，所以如果要和C語言中非1字節對齊的struct對應，需要做出一些調整。比如，對于C語言中2字節對齊的struct，第一個元素如果是I8型的，在LabVIEW的cluster中第一個元素對應不變，但不能緊挨著放第二個元素，必須留一個無意義的空位。C語言的struct其實也是如此，只不過沒有表現出來。所以為了方便，如果自己用C語言生成DLL文件供LabVIEW調用最好將struct都設為1字節對齊。C語言的struct中可以嵌套數組，但是這和LabVIEW中含有數組元素的cluster是不一樣的，LabVIEW中需要將數組中的元素都拆開放入cluster中。

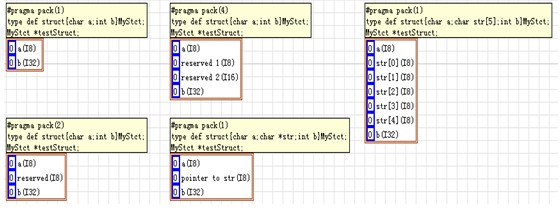

    如果C語言的struct中含有一個指針，LabVIEW中的cluster只能用一個U32數值（32位系統上，64位系統上使用U64）來表示指針的地址，而不能將指針所指向的內容放到Cluster中去。如果聲明的是指向struct的指針，才能在LabVIEW中使用cluster與之對應。CLN節點的配置面板中，沒有一個專門命名的“struct”或者“cluster”參數類型，應選擇“Adapt to Type”就可以了。如果參數的類型就是結構而非指針，考慮到C函數參數的壓棧順序，把一個結構體作為參數傳給函數，相當于把結構中每個元素分別作為參數傳遞給函數。圖6為C語言中struct和LabVIEW中cluster的部分匹配圖。
