隔離放大器|模擬量隔離放大器|輸入端配電型隔離放大器|有源信號隔離放大器DIN1X1 ISOEM U1-P3-O5-S2：

關鍵詞：配電器  隔離配電器  傳感器配電器  無源信號配電器  輸入配電器  兩線制配電器

輸入端配電型隔離放大器DIN1X1 ISOEM U1-P3-O5-S2 產品描述

         SunYuan  SIP12 Pin封裝ISO EM-S系列，模擬有源信號隔離變送器配電器是一種磁電隔離的混合集成電路。該IC在同一芯片上集成了一個多隔離的DC/DC變換電源和一組磁電耦合的模擬信號隔離放大器，它采用磁電偶合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到3KVDC絕緣電壓。

         ISO EM-S系列產品使用非常方便，免零點和增益調節，無需外接零點、增益調節電位器，即可實現工業現場信號的隔離轉換功能。輸入端配置的隔離電源可向位移、電阻等無源兩線制、三線制傳感器配電，也可做為輸入端前置放大、電橋電路的放大、基準等作用。


         ISO EM-S系列 產品精度等級：0.1級、0.2級。0-5V/0-10V/0-75mV/0-2.5V/0-1mA/0-10mA/0-20mA/4-20mA等國際標準信號輸入，可輸出電壓信號：0-2.5V/0-5V/0-10V/1-5V；或輸出電流信號：0-10mA/0-20mA/4-20mA；輸出信號具有高負載能力。

輸入端配電型隔離放大器 DIN1X1 ISOEM U1-P3-O5-S2 產品特點
●  低成本,小體積SIP 12Pin符合UL94V-0標準阻燃封裝
●  無需外接電位器，免零點和增益調節（非線性度<0.1%）
●  輔助電源、信號輸入與輸出之間：3000VDC 三隔離
●  輔助電源：5V,12V,15V,24VDC等單電源供電方式
●  可供輸入端功能拓展配電：5V,12V,15V,24VDC等
●  0-75mV/0-10V/0-1mA/4-20mA等模擬信號隔離放大轉換
●  工業級溫度范圍: -40~+85 ℃
●  EMC特殊場合須有電磁干擾抑制電路或采取屏蔽措施

輸入端配電型隔離放大器 DIN1X1 ISOEM U1-P3-O5-S2 典型應用
●  無源傳感器隔離配電及信號采集傳輸
●  前置放大、電橋等電路配置電源方便采集信號
●  PLC、DCS現場模擬信號隔離、采集
●  直流電流 / 電壓信號的隔離、轉換及放大
●  模擬信號地線干擾抑制及數據隔離、采集
●  工業現場信號隔離及長線傳輸
●  儀器儀表與傳感器信號收發
●  電力監控、醫療設備隔離安全柵

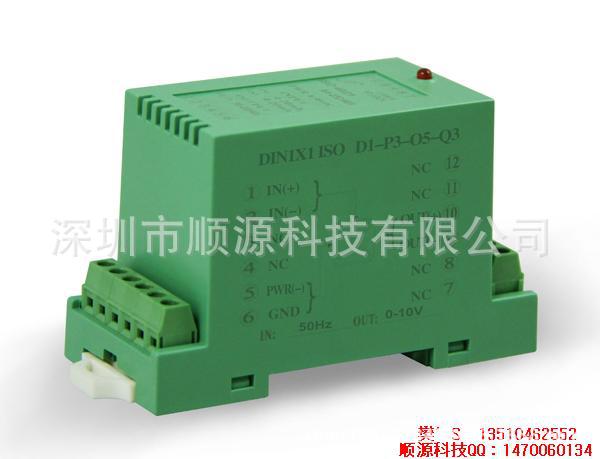

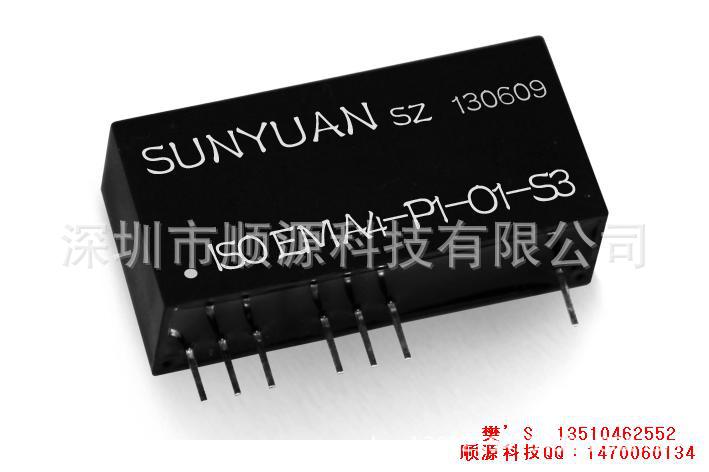

輸入端配電型隔離放大器 DIN1X1 ISOEM U1-P3-O5-S2 產品圖片

輸入端配電型隔離放大器 DIN1X1 ISOEM U1-P3-O5-S2 產品選型舉例
例1：  輸入信號：0-5V； 輸出信號：0-5V； 輔助電源：24VDC；配電15VDC。
             產品型號： ISO EM U1-P1-O1-S2

例2：  輸入信號：4-20 mA ； 輸出信號：4-20mA； 輔助電源：24VDC；配電24VDC。
             產品型號： ISO EM A4-P1-O1-S3

輸入端配電型隔離放大器 DIN1X1 ISOEM U1-P3-O5-S2 產品典型應用

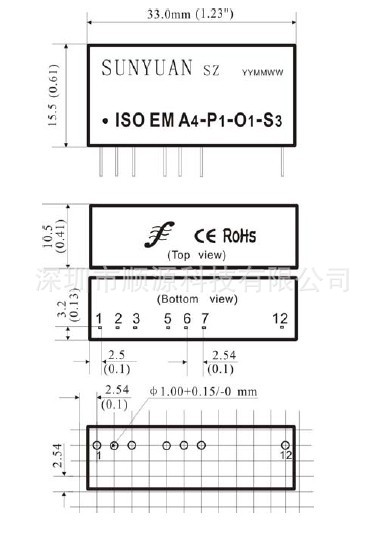

輸入端配電型隔離放大器 DIN1X1 ISOEM U1-P3-O5-S2產品外形及安裝方式參考
