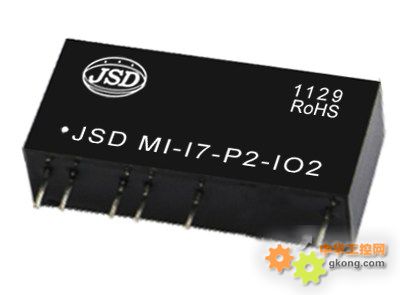

該系列隔離放大器產品有PCB 板上焊接和標準DIN 35 導軌卡槽固定兩種安裝方式，導軌安裝的可以實現模擬信號一進一出、一進二出、一進三出、二進二出、三進三出、一進四出的功能,用戶購買后只需按產品技術資料接線即可,方便用戶安裝使用。該文章將著重介紹PCB板焊接式模塊。如需了解其他安裝方式的信號隔離器請登錄網站：http://www.jsd-iac.com

隔離放大器模塊特征：
● 低成本、小體積,SIP 封裝符合UL94-V0 阻燃標準
● 無需外接電位器,免零點和增益調節
● 電源、信號輸入、信號輸出相互之間2500VDC 隔離
● 工作電源：5VDC，12VDC，15VDC，24VDC 等●0~75mV/0~5V/0~10V/0~±100mV/0~±10V/4~20mA/
0~±20mA 等電壓電流信號之間的相互轉換及放大
● 工業級溫度范圍: -45~+85 ℃
● 精度等級：0.1 級、0.2 級；全量程范圍內極高的線性度
（非線性度<0.1%），免零點和增益調節。

隔離放大器模塊IC應用場所：
● 直流電流/電壓信號的隔離、轉換及放大
● 工業現場信號隔離及遠程長線無失真?zhèn)鬏?BR>● 模擬信號地線干擾抑制及模擬量隔離、采集
● 4~20mA/0~20mA/0~5V/0~10V 等傳感器信號的隔離及變換,并能實現一進一出、一進二出、一進三出、二進二出、
   三進三出、一進四出等隔離信號功能。
● 儀器儀表與傳感器信號收發
● 電量隔離測控的工業現場
● 電力監控、醫療設備隔離安全柵

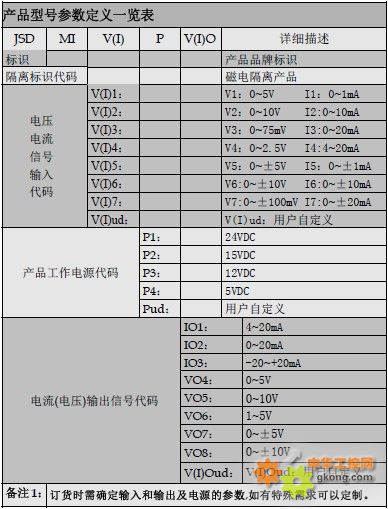

隔離放大器模塊型號舉例：

例1：輸入信號：4-20mA； 信號輸出:4-20mA； 工作電源：24VDC； 產品型號：JSD MI-I4-P1-IO1

例 2: 信號輸入：0-5V； 輸出信號：0-10V； 工作電源：5VDC； 產品型號：JSD MI-V1-P4-VO5

例 3： 輸入信號：0-10V； 信號輸出:4-20mA； 工作電源：24VDC； 產品型號：JSD MI-V2-P1-IO1
