該隔離放大器產品有PCB 板上焊接和標準DIN 35 導軌卡槽固定兩種安裝方式，導軌安裝的可以實現模擬信號一進一出、一進二出、二進二出、一進三出、三進三出、一進四出的功能,用戶購買后只需按產品技術資料接線即可,方便用戶安裝使用。

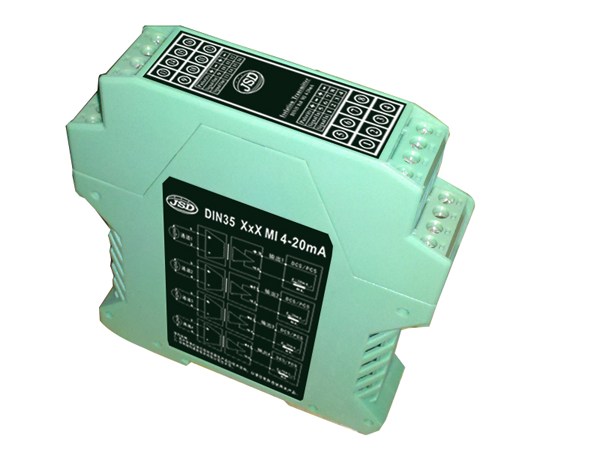

隔離放大器圖片：


信號隔離放大器特征：
● 超薄體積，低成本,標準DIN35mm 導軌安裝方式
● 三端隔離（輸入、輸出及工作電源間相互隔離）
● 單通道輸入多通道輸出,通道間相互隔離
● 高精度等級（0.1% F.S）
● 高線性度（0.1% F.S）
● 高隔離耐壓（2500VDC/60S）
● 極低溫度漂移(35PPM/℃）
● 工業溫度范圍( -45~+85 ℃）
● 產品性能可靠（MTBF＞50 萬小時）
● 工作電源(5VDC/12VDC/15VDC/24VDC 單電源等多種選擇）
● 國際標準信號輸入與輸出（0~5V/0~10V/1~5V/4~20mA/0~20mA 等多選）

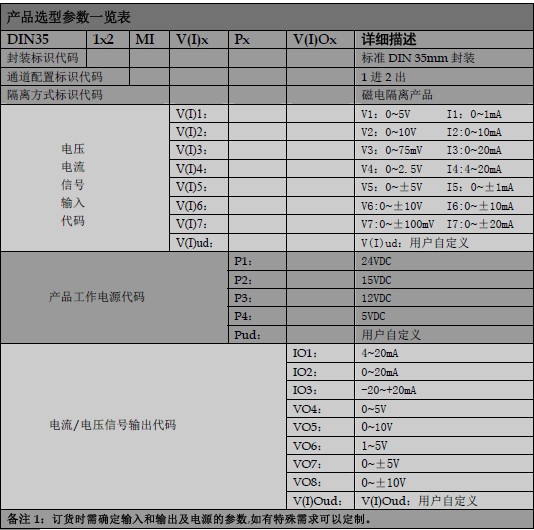

隔離放大器選型舉例：
例1：輸入通道1：4-20mA； 輸出通道 1:4-20mA； 輸出通道 2:4-20mA； 工作電源:24VDC； 產品型號：DIN35 1x2 MI-I4-P1-IO1
例2：輸入通道1：0-5VDC； 輸出通道 1:0-10VDC； 輸出通道 2:0-10VDC； 工作電源：15VDC；產品型號：DIN35 1x2 MI-V2-P2-VO41
例3：輸入通道1：0-20mA； 輸出通道 1:4-20mA； 輸出通道 2:4-20mA； 工作電源:24VDC； 產品型號：DIN35 1x2 MI-I3-P1-IO1
例4：輸入通道1：0-10VDC； 輸出通道 1:4-20mA； 輸出通道 2:4-20mA； 工作電源：24VDC；產品型號：DIN35 1x2 MI-V2-P1-IO1

使用注意事項：
1、“NC”腳不能與任何外部電路連接，否則會損傷產品本身；
2、使用前，請仔細閱讀產品說明書，如有疑問，請與本公司技術支持或售后服務員聯系；
3、請不要將產品安裝在危險區域使用，產品工作電源為直流電源，嚴禁使用220V 交流電源給產品做為工作電源；
4、產品質保3 年，從發貨之日計算，質保期間，產品正常使用過程中出現產品質量問題均由本公司免費維修或更換；
5、嚴禁私自拆裝產品，防止產品失效或發生故障；

隔離放大器詳細資料網站：http://www.jsd-iac.com
