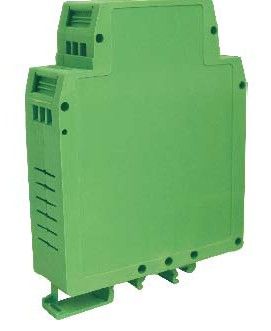

數/模轉換器圖片：

產品尺寸：106.7 mm x 79 mm x 25mm

產品型號：JSD DA-A02-485-IO4

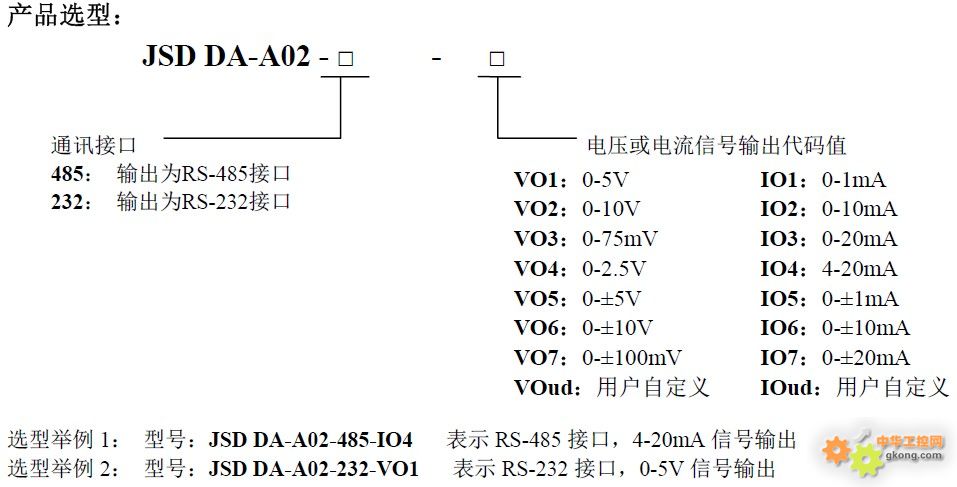

RS232/485轉模擬信號隔離器產品型號舉例：
選型舉例1： 型號：JSD DA-A02-485-IO4 表示RS-485 接口，4-20mA 信號輸出
選型舉例2： 型號：JSD DA-A02-232-VO1 表示RS-232 接口，0-5V 信號輸出
選型舉例3： 型號：JSD DA-A02-232-VO2 表示RS-232 接口，0-10V 信號輸出

RS232/485轉模擬4-20mA信號隔離器概述：
該系列產品包括工作電源隔離，信號隔離、線性化，D/A轉換和RS-485串行通信。每個串口最多可接256只， JSD DA-A02
系列模塊，通訊方式采用ASCII碼通訊協議或MODBUS RTU通訊協議，其指令集兼容于ADAM模塊，波特率可由代碼
設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。
JSD DA-A02系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，
校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。
JSD DA-A02系列產品按工業標準設計、制造，信號輸出 / 通訊接口之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。
工作溫度范圍- 45℃～+80℃。

RS485/232轉模擬信號隔離器產品特點：
● 低成本、小體積模塊化設計
● RS-485/232接口，隔離轉換成標準模擬信號輸出
● 模擬信號輸出精度優于 0.2%
● 可以程控校準模塊輸出精度
● 信號輸出 / 通訊接口之間隔離耐壓3000VDC
● 寬電源供電范圍：8 ~ 32VDC
● 可靠性高，編程方便，易于安裝和布線
● 用戶可編程設置模塊地址、波特率等
● 可設置成主機來讀取JSD DA-A02產品數據實現遠程采集
● 支持Modbus RTU 通訊協議

D/A轉換器典型應用：
● RS-232/485總線工業自動化控制系統
● 工業現場控制信號隔離及長線傳輸
● 設備運行調試與控制 圖1 JSD DA-A02 模塊外觀圖
● 傳感器信號的遠程傳輸及信號還原
● 工業現場執行器數據給定
● 醫療、工控產品開發
● 智能樓宇控制、安防工程等應用系統
● 標準模擬信號輸出
● 4-20mA 信號輸出

D/A轉換器通用參數：
(typical @ +25℃，Vs為24VDC)
輸出類型： 電流輸出 / 電壓輸出
精 度： 0.2%
輸出失調： 電流輸出 ±0.5 uA/℃ ，電壓輸出 ±0.1 mV/℃
溫度漂移： ±20 ppm/℃ (±30 ppm/℃, 最大)
輸出帶載能力：電流輸出 350Ω (4-20mA/0-20mA/0-±20mA電流輸出)
電壓輸出 10mA(0-5V/0-10V/0-±5V電壓輸出)
通 訊： 協議 RS-485 或 RS-232 標準字符協議 和 MODBUS RTU通訊協議
波特率（2400、4800、9600、19200、38400bps）可軟件選擇
地址（0～255）可軟件選擇
通訊響應時間：100 ms 最大
工作電源： +8 ~ 32VDC 寬供電范圍，內部有防反接和過壓保護電路
功率消耗： 小于1.5W
工作溫度： - 45 ~ +80℃
工作濕度： 10 ~ 90% (無凝露)
存儲溫度： - 45 ~ +80℃
存儲濕度： 10 ~ 95% (無凝露)
隔離耐壓： 通訊接口 / 輸出 之間： 3KVDC，1 分鐘，漏電流 1mA
其中通訊接口和電源共地。
耐沖擊電壓： 3KVAC， 1.2/50us(峰值)
外形尺寸： 106.7 mm x 79 mm x 25mm
