隧道斷面收斂系統由安裝在隧道內壁上的一系列連接桿組成，并通過數據采集器和數據處理軟件實時得到隧道的情況且能通過圖形進行顯示。

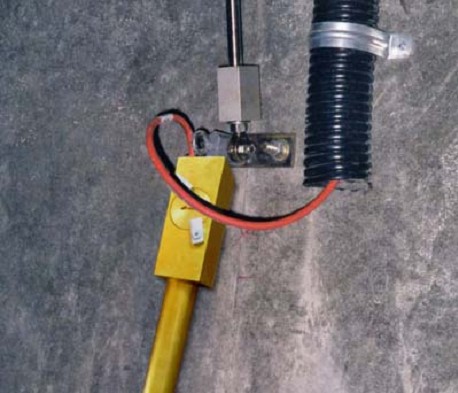

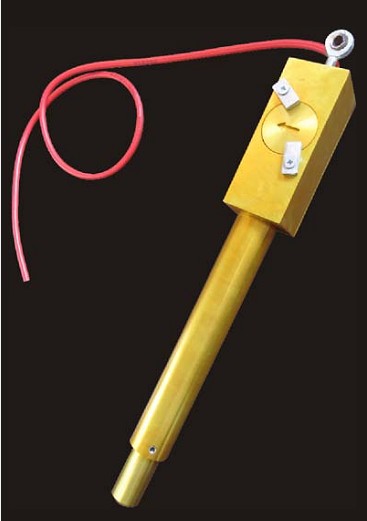

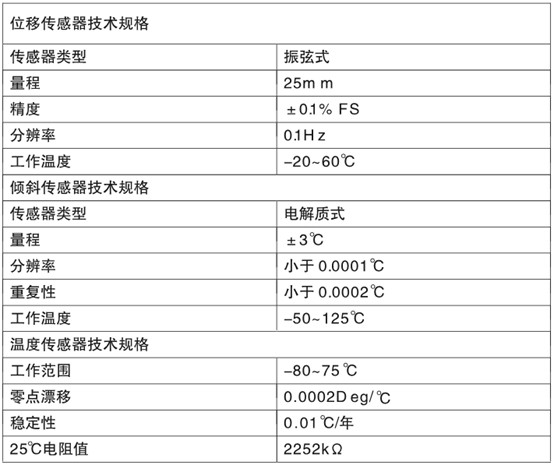

　　安裝在隧道內壁上的每根測桿由高精度的位移傳感器和傾斜傳感器組成，隧道斷面的收斂變形使得傳感器產生變位，數據采集系統自動記錄數據并傳送到計算機，數據處理軟件進行分析并實時顯示隧道當前的收斂變形情況。


特性：
•為了避讓隧道現場其他設備系統測桿可以制作彎曲形狀
•不影響隧道交通
•高系統精度
•可采用開口或閉合形式
•內設溫度傳感器可進行系統溫度修正
•測桿長度可根據現場條件定制

應用：
•監測地下洞室施工期間安全
•監測由于隧道周邊施工引起的斷面變形
•長期監測隧道斷面收斂變形

工作原理：
　　隧道斷面收斂系統用于監測隧道內空變形情況，主要通過安裝在一個平面內的一系列連接桿的角度和位移的變化來測定隧道內壁的變形。如系統工作原理圖中所示，當監測點PO變化到P位置時，測桿收縮量為△L，同時產生△θ 的轉動角度，這樣通過測量△L和△θ 就能計算出隧道內壁監測點的坐標位置變化量，從而得到隧道斷面收斂變形。
