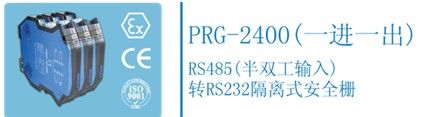

PRG-2400 RS485轉RS232隔離式安全柵實現RS485數字信號和安全區的RS232數字信號雙向通信，并向現場儀表提供電源。該產品需要獨立供電，電源、輸入和輸出三隔離。
●電源電壓: 20V～35VDC供電
●通道數：單通道
●功耗：約2.5W（24V供電，5V,80mA時）
●輸入信號范圍：RS485數字信號（半雙工）
●輸出信號范圍：RS232數字信號
●傳輸延時：≤10uS
●信號傳輸速率： 56Kbps
●傳輸控制方式：半雙工
發送和接收切換時間：≥20ms
●性能指標
絕緣強度:本安端/非本安端間2500VAC/分鐘
非本安端間1000VAC/1分鐘
工作溫度：-20℃～+60℃
相對溫度：35%～85%RH
貯存溫度：-40℃～+80℃
●結構及外形尺寸
產品結構:35mm導軌卡裝，ABS外殼材料，
插拔式端子
外形尺寸: 厚16.5×寬106×高112（mm）
整機重量：150g
產品特點：ⅡC防爆等級，符合EMC標準，RS485（半雙工）轉RS232數字信號
安裝場所：周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質
適用現場及設備：安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區的本安儀表相連，帶RS485（半雙工）通信接口設備
最高連續工作電壓：30VDC
額定放電電流In：5KA（線對地、線對線）
最大放電電流Imax：10KA（線對地）
依據標準：GB/T18802.21-2004

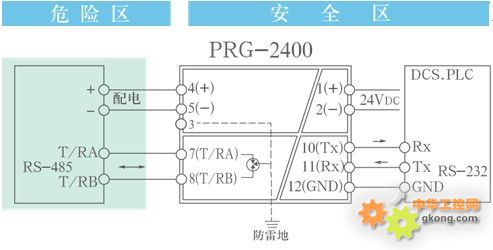

1. 帶浪涌保護時，儀表3腳端子必須接地線；
2．采用可拆分接線端子，方便使用；
3．導線采用截面積0.5mm2～2.5 mm2；
4．導線裸露長度約8mm，由M3螺釘鎖緊。
●國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[EXia Ga]（ⅡC）
認證編號：CNEx12.0223
認證參數：端子（4-5）
Um=250VAC/DC Uo=17.85VDC Io=314mA
Co=0.25uF Lo=0.16mH Po=1.4W
認證參數：端子（7-8）
Um=250VAC/DC Uo=7.1VDC Io=74mA
Co=11uF Lo=0.16mH Po=131mW
訂貨型號：
向現場儀表配電：無PRG-2400-0
5V，80mA：PRG-2400-1
6V，80mA：PRG-2400-2
9V，50mA：PRG-2400-3
12V，50mA：PRG-2400-4
