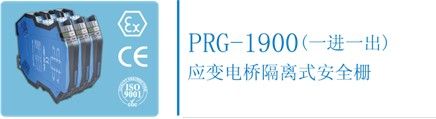

PRG-1900應變電橋隔離式安全柵給現場應變電橋提供12VDC激勵電源，將電橋產生的毫伏信號1：1隔離傳輸?shù)桨踩珎?cè)。
●電源電壓: 20V～35VDC供電
●通道數：單通道
●功耗：約1.8W
●信號類型：電橋信號：mV信號
●激勵電源：12VDC（40mA）
●輸入信號范圍：
-100mV～+100mV
●輸出信號范圍：
-100mV～+100mV
●性能指標
絕緣強度:本安端/非本安端間2500VAC/分鐘
非本安端間1000VAC/1分鐘
輸出精度：0.1%F.S
溫度漂移：0.01% F.S/℃
工作溫度：-20℃~+60℃
相對濕度：35%~85%RH
貯存溫度：-40℃~+80℃
●結構及外形尺寸
產品結構:35mm導軌卡裝，ABS外殼材料，
插拔式端子
外形尺寸: 厚16.5×寬106×高112（mm）
整機重量：150g
產品特點：ⅡC防爆等級，符合EMC標準，寬范圍供電，
-100mV～+100mV輸出
安裝場所：周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質
適用現場及設備：安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區電橋信號、毫伏信號傳感器相連
最高連續工作電壓：30VDC
額定放電電流In：5KA（線對地、線對線）
最大放電電流Imax：10KA（線對地）
依據標準：GB/T18802.21-2004

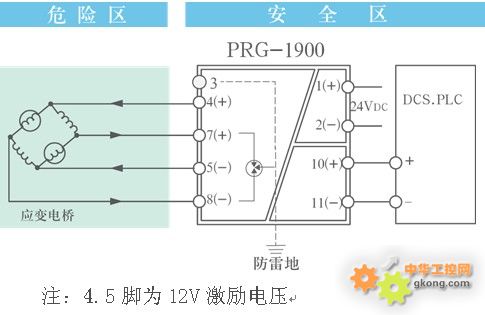

1. 帶浪涌保護時，儀表3腳端子必須接地線；
2．采用可拆分接線端子，方便使用；
3．導線采用截面積0.5mm2～2.5 mm2；
4．導線裸露長度約8mm，由M3螺釘鎖緊。
●國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[EXia Ga]（ⅡC）
認證編號：CNEx12.0222
認證參數：端子（4-5）
Um=250VAC/DC Uo=17.85VDC Io=313mA
Co=0.22uF Lo=0.16mH Po=1.4W
認證參數：端子（7-8）
Um=250VAC/DC Uo=12VDC Io=2.65mA
Co=1.0uF Lo=100mH Po=7.95mW
