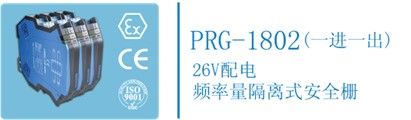

PRG-1802頻率量隔離式安全柵，實現將危險區儀表產生的頻率量信號安全傳輸?shù)桨踩珔^(qū)輸出，輸入采用滯回比較電路具有較高的抗干擾性能，同時向現場儀表提供電源。該產品需要獨立供電，電源、輸入、輸出三隔離。
●電源電壓: 20V～35VDC供電
●通道數：單通道
●功耗：約2.5W（20mA）
●輸入信號：
給危險區儀表最高配電電壓：26V
最低配電電壓：16V（輸出20mA）
信號電平：高電平≥4V，低電平≤1V
頻率≤10kHz，幅值≤24V，占空比≥20%
●輸出信號：
信號電平：低電平≤0.5V，高電平≥4.5V
驅動電流i：≤15mA
負載電阻：≥2KΩ
●性能指標
絕緣強度:本安端/非本安端間2500VAC/分鐘
非本安端間1000VAC/1分鐘
輸出精度：0.1%F.S
溫度漂移：0.01% F.S/℃
工作溫度：-20℃~+60℃
相對濕度：35%~85%RH
貯存溫度：-40℃~+80℃
●結構及外形尺寸
產品結構:35mm導軌卡裝，ABS外殼材料，
插拔式端子
外形尺寸: 厚16.5×寬106×高112（mm）
整機重量：150g
產品特點：ⅡC防爆等級，符合EMC標準
安裝場所：周圍空氣中應不含對鉻、鎳、銀鍍層起腐蝕作用的介質
適用現場及設備：安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區頻率量設備。
最高連續工作電壓：30VDC
額定放電電流In：5KA（線對地、線對線）
最大放電電流Imax：10KA（線對地）
依據標準：GB/T18802.21-2004

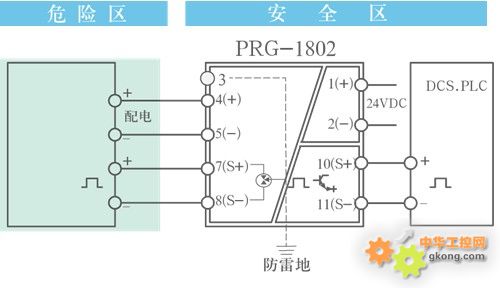

1． 帶浪涌保護時，儀表3腳端子必須接地線；
2．采用可拆分接線端子，方便使用；
3．導線采用截面積0.5mm2～2.5 mm2；
4．導線裸露長度約8mm，由M3螺釘鎖緊。
●國家防爆電氣產品質量監督檢驗中心(CQST)
防爆標志：[EXia Ga]（ⅡC）
認證編號：CNEx12.0222
認證參數：端子（4-5）
Um=250VAC/DC Uo=28VDC Io=93mA
Co=0.05uF Lo=2.4mH Po=0.65W
認證參數：端子（7-8）
Um=250VAC/DC Uo=28VDC Io=3mA
Co=0.05uF Lo=100mH Po=21mW
