4通道模擬量輸入：可以選擇電壓輸入和電流輸入兩種模式，其中電壓輸入0～5V、0～10V可選，電流輸入0～20mA、4～20mA可選
2通道模擬量輸出
可以選擇14位的高精度模擬量輸入
作為XD系列的特殊功能模塊，最多可在PLC主單元右邊連接10臺XD-E4AD2DA模塊
一般規格
|
項 目 |
模擬量輸入 |
模擬量輸出 |
|
電壓輸入 |
電流輸入 |
電壓輸出 |
電流輸出 |
|
模擬量輸入范圍 |
0~5V,0~10V |
0~20mA,4~20mA |
- |
|
最大輸入范圍 |
DC±18V |
0~40mA |
- |
|
模擬量輸出范圍 |
- |
0~5V、0~10V；
（外部負載電阻2KΩ~1MΩ） |
0~20mA、4~20mA
（外部負載電阻小于500Ω） |
|
數字輸入范圍 |
- |
12位二進制數（0~4095） |
|
數字輸出范圍 |
14位二進制數（0~16383） |
- |
|
分辨率 |
1/16383（14Bit）；轉換數據以16進制形式存入PLC（14Bit） |
1/4095（12Bit）；轉換數據以16進制形式存入PLC（12Bit） |
|
PID輸出值 |
0~K4095 |
|
|
綜合精確度 |
0.8% |
|
轉換速度 |
20ms/1通道 |
3ms/1通道 |
|
模擬量用電源 |
DC24V±10%，100mA |

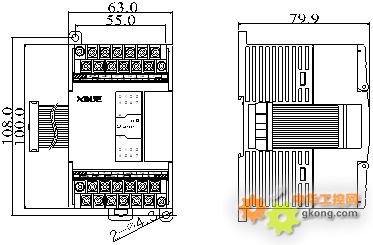

產品外形及尺寸（單位：mm） |
