輸入規格 |
|
代碼 |
輸入信號 |
輸入阻抗 |
|
1 |
0-10VAC |
≥100KΩ |
|
2 |
0-100VAC |
|
3 |
0-380VAC |
|
4 |
0-465VAC |
|
5 |
0-1AAC |
≤2Ω |
|
6 |
0-5AAC |
|
7 |
0-10AAC |
|
8 |
用戶特定參數 |
|
輸出規格 |
|
代碼 |
輸出信號 |
輸出阻抗 |
|
1 |
0-5V |
≥10K |
|
2 |
0-10V |
|
3 |
1-5V |
|
4 |
2-10V |
|
5 |
0-10mA |
≤1K |
|
6 |
0-20mA |
≤500Ω |
|
7 |
4-20mA |
|
8 |
用戶特定參數 |
特 點
●結構緊湊
●DIN導軌安裝
●端子可帶電插拔
●輸入／輸出／電源間全隔離
輸入阻抗：電壓型≥100KΩ，電流型≤2Ω
輸出阻抗：0-500Ω
響應時間：<0.15s（0~90%）（TYP）
波 紋：<50mVrms
傳輸誤差：0.2%的終值
溫度系數：15ppm/K的測量值/100Ω負載
耐壓強度：2500VDC時100MΩ以上，1500VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求（等同IEC61326-1）
工作溫度：-25℃~+85℃
工作濕度：<90%RH（無凝結水）
電 源：24VDC±10%
消耗功率：<1W
外殼材料：ABS阻燃
重 量：約110克
外型尺寸：厚16.5×寬106×高112(mm)

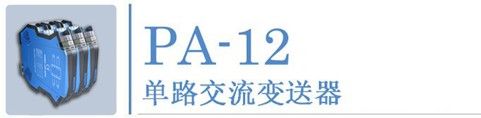

PA-12□ □ 例: PA-1267
輸出代碼: 1. 4-20mA
輸入代碼: 1. 0-5AAc
