輸入規格 |
|
代碼 |
輸入信號 |
激勵電流
800uA |
|
1 |
PT100（-20-100℃） |
|
2 |
PT100（0-100℃） |
|
3 |
PT100（0-150℃） |
|
4 |
PT100（0-200℃） |
輸入斷線報警電流IL≤2mA或IH≥22mA |
|
5 |
PT100（0-400℃） |
|
6 |
CU50（0-100℃） |
|
7 |
CU50（0-150℃） |
|
8 |
用戶特定參數 |
|
輸出規格 |
|
代碼 |
輸出信號 |
|
1 |
兩線制輸出4-20mA |
特點
● 自供電
● DIN導軌安裝
● 輸入輸出間隔離
● 易連接，長壽命
● 外形小巧，厚度為12.5mm
激勵電流：800uA
長線補償：200Ω（線阻）
響應時間：<0.05s（0~90%）（TYP）
波 紋：<10mVrms
傳輸誤差：0.3%的終值
溫度系數：15ppm／K的測量值／100Ω負載
耐壓強度：2500VDC時100MΩ以上，1500VAC／分鐘
電磁兼容性：符合GB/T18268工業設備應用要求（等同IEC61326-1）
工作溫度：-10℃~+70℃
工作濕度：<90%RH（無凝結水）
外殼材料：ABS阻燃
重 量：約70克
外形尺寸：厚12.5×寬106×高112(mm)

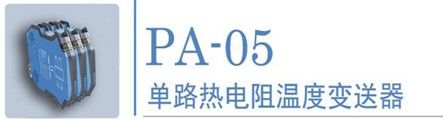

PA-05□ □ 例:PA-0511
輸出代碼: 1. 4-20mA
輸入代碼: 1. PT 100（-20-100℃）
