一、概述
DDSY1352單相電子式預付費電能表是安科瑞電氣最新研制的導軌式預付費產品。主要用于計量額定頻率50Hz的單相交流有功電能，具有預付費、負載控制及RS485通信（選配）等功能，性能指標符合GB/T18460.3-2001標準。是改革傳統用電體制，提高用電管理水平的理想電能表。
二、主要功能
|
功能名稱
|
功能說明
|
功能配置
|
|
電能計量
|
單相總有功電能計量（反向計入正向存儲）
|
■
|
|
參數測量
|
U、I 、P、Q、S、PF、F測量
|
■
|
|
預付費
|
邏輯加密卡，實現先交費后用電
|
■
|
|
報警及跳閘
|
可配合預付費專用斷路器實現負載斷送電控制
|
■
|
|
LCD顯示
|
8位段式LCD顯示
|
■
|
|
開關量輸出
|
可配合預付費專用斷路器實現負載斷送電控制
|
■
|
|
通信
|
RS485接口，MODBUS-RTU協議
|
□C
|
(■：標配；□：可選)
三、技術參數
電氣特性
|
電壓輸入
|
工作電壓范圍
|
220Vac±20%
|
|
參比頻率
|
50Hz
|
|
功耗
|
<2VA
|
|
電流輸入
|
基本電流
|
10A
|
|
最大電流
|
60A
|
|
起動電流
|
40mA
|
|
功耗
|
<1VA (最大電流)
|
|
測量性能
|
符合標準
|
GB/T18460.3-2001
|
|
測量精度
|
1.0級
|
|
測量范圍
|
000000.00~999999.99kWh
|
|
脈沖輸出
|
輸出類型
|
無源輸出，外接電源DC+5V~24V
|
|
脈沖寬度
|
80±20ms
|
|
脈沖常數
|
1600imp/kWh，LED同步指示
|
|
通信
|
接口
|
RS485(A+、B-)
|
|
介質
|
屏蔽雙絞線
|
|
協議
|
MODBUS-RTU
|
機械特性
|
外形尺寸
|
長×寬×高
|
71mm×86mm×62mm (4模數)
|
|
最大接線能力
|
柔性電纜
|
25mm2
|
環境條件
|
溫度范圍
|
工作溫度
|
-20℃~60℃
|
|
存儲溫度
|
-30℃~70℃
|
|
濕度
|
≤95%（無凝露）
|
四、外形尺寸
五、接線與安裝

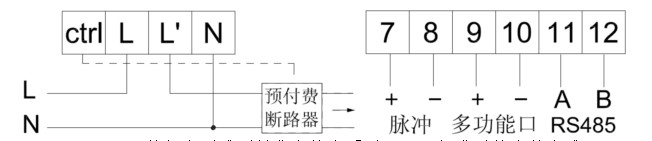

DDSY1352單相電子式預付費電能表采用35mm標準導軌安裝方式。

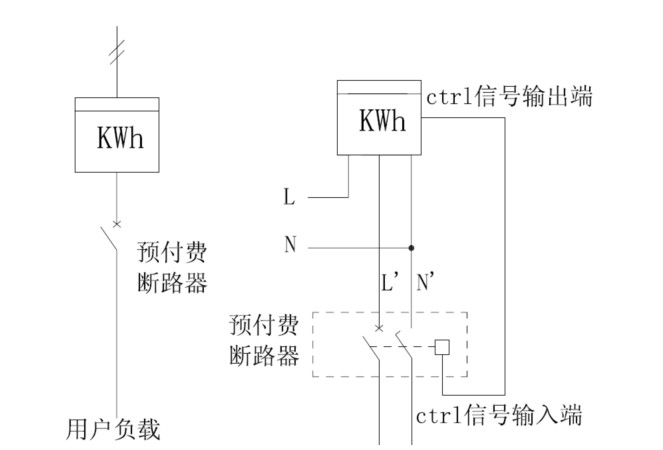

注：①接線時務必擰緊，避免因接觸不良而引起電能表工作不正常；②電能表ctrl端子用于連接預付費表專用斷路器的ctrl信號輸入端，以完成對負載回路的控制�？刂剖疽鈭D如下：
六、使用及操作
借助與電能表配套的安科瑞預付費售電管理系統，通過邏輯加密IC卡可實現一表一卡的售用電管理功能。
6.1 插卡方法
將與電能表對應的IC卡插入電能表卡槽，注意保證插卡方向正確。當電能表顯示操作正確后，方可將IC卡拔出。
6.2 用戶購電
用戶通過IC卡從售電管理部門購電，將成功購電的IC卡插入電能表，則將所購電量錄入電能表中。
若用戶所購電量與表內原剩余電量之和大于表內囤積電量值時，電能表則拒絕接受IC卡內的購電量。
若外置斷路器故障導致電能表的剩余電量出現負值（即過零電量）時，電能表錄入購電量時會自動抵減過零電量。
6.3 有功電能計量
用戶用電時，電能表累加計量用戶總用電量，并遞減計量用戶剩余電量。
6.4 報警及預跳閘
電表具有兩級電量報警控制功能。
報警電量為要求用戶購電的第一次提醒。當電能表中的剩余電量<報警電量時，電能表上的紅色報警燈亮，以提醒用戶剩余電量不足，需要購電。
預跳電量為要求用戶購電的最后一次提醒。當電能表中的剩余電量<預跳電量時，黃色跳閘燈亮，電能表跳閘。用戶插卡后手動合閘可恢復用電，直至剩余電量用為0。當剩余電量<預跳電量時，用戶應當盡快購電。
6.5 跳閘斷電控制
當用戶剩余電量為0kWh時，電能表自動拉閘斷電，并顯示剩余電量0000.00kWh，只有用戶購電后才可恢復用電。
