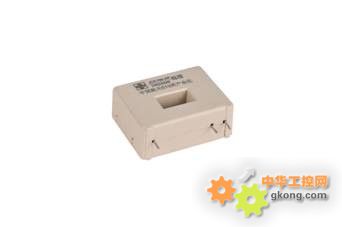

電流傳感器JCE100-AP
應用于變頻調速，電池電源，直流電機驅動檢測，焊機電源，伺服電機，不間斷電源UPS，逆變電源等各行業。
主要技術參數
額定測量電流IPN： 100A
測量范圍IP： 0~±150 A
額定測量輸出IM： 50mA
電源電壓(±5%)： ±12V~±15V
轉換比例KN： 1:2000
電流消耗IC： ≤10(@±15 V )+ IS mA（輸出測量電流）
精度X： —準確度 XG(@ VPN,TA=+25℃)： ±0.5%
—非線性度εL(@ VPN，TA=+25℃)： <0.15%
—零點偏移電流 IO： ≤±0.2mA(@+25℃)
—零點溫度偏移 IOT： ≤±0. 25mA(@-25℃~+85℃)
≤±0. 4mA(@-40℃~-25℃)
—響應時間 tr (@90% of VP max)： ≤1us
—工作頻率 f： DC-200KHz
耐壓Vd： 一次側回路對二次側回路之間耐壓： 2.5kV/50Hz/1min
工作溫度TA： -10ºC~+85ºC
儲存溫度TS： -40ºC ~+90ºC
副邊內阻RS： 120Ω(TA=70℃）
128Ω(TA=85℃）
重量m： 18g×(1±10%)
標準： EN50178:1997
外形尺寸及接線圖
測量電阻RM：
With ±12V TA=70℃ TA=85℃
Rmin Rmax Rmin Rmax
@±100A 0Ω 50Ω 0Ω 42Ω
@±120A 0Ω 22Ω 0Ω 14Ω
With ±15V TA=70℃ TA=85℃
Rmin Rmax Rmin Rmax
@±100A 0Ω 110Ω 20Ω 102Ω
@±150A 0Ω 33Ω 20Ω 25Ω
原理圖 Schematic
電參數曲線圖 Electrical Performances
響應時間測試圖tr
結果分析：取輸入波形（信源CH1）上升時間的90%與輸出波形（信源CH2）上升時間的90%的時間差為響應時間，從上述圖形可測得響應時間為:270nS。
