產品名稱：
|
八路模擬信號隔離采集AD轉換器
|
|
型 號：
|
SY AD08A
|
|
價 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
| 名 稱： |
八路模擬信號隔離采集AD轉換器 |
 |
| 系 列： |
SY AD 02A/04A：多路數據采集控制模塊 |
| 類 別： |
隔離放大器 |
| 發布時間： |
11/14/2012 7:28:38 PM |
| 相關鏈接： |
↑上一個產品 ↓下一個產品 |
| 產品詳情： |
產品特點
● 低成本、小體積模塊化設計方便桌面或導軌安裝使用
● 數據采集隔離轉換成RS485/232支持Modbus RTU協議
● 測量精度優于0.05%，可以程控校準模塊精度
● 八路信號輸入共地與輸出之間隔離耐壓3000VDC
● 寬電源供電范圍：8 — 50VDC
● 可靠性高，編程方便，易于安裝和布線
● 用戶可編程設置目標模塊地址、波特率等
● 可直接根據現場數據采集顯示結果進行監控
典型應用
● 工業設備運行測量、監視和遠程控制
● 智能樓宇控制、安防工程等自動化系統監控
● RS232/485總線工業自動化系統遠程監測
● 傳感器信號隔離轉換及長線傳輸
● 模擬信號A/D轉換、調整及遠程變送
● 工業現場多路運行數據的獲取與記錄
● 醫療、工控產品開發
● 模擬4-20mA/0-10V等信號采集隔離及變送
第一章 概述

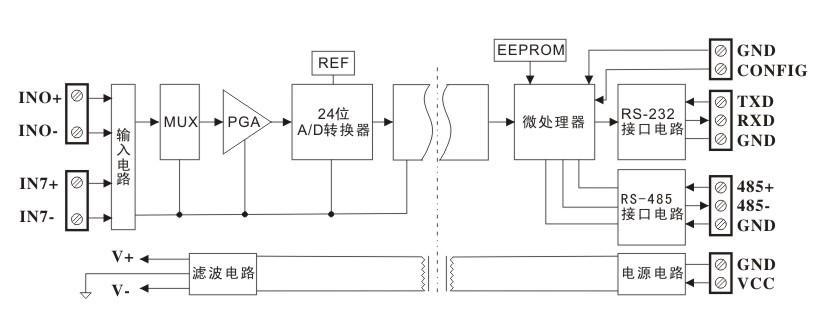

SY AD08系列產品可實現傳感器和主機之間的信號采集，用以檢測模擬信號或控制遠程設備。通過軟件的配置，可用于多種傳感器類型，包括：模擬信號輸入，模擬信號輸出，和數字信號輸入/輸出（I/O），SYAD08系列產品可應用在 RS-232/485總線工業自動化控制系統，4-20mA / 0-10V信號測量、監視和控制，小信號的測量以及工業現場信號隔離及長線傳輸?shù)鹊取?BR> 產品包括電源隔離，輸入輸出信號隔離、線性化，A/D轉換和RS-485串行通信。每個串口最多可接256只SY AD08系列模塊，通訊方式采用ASCII字符通訊協議或MODBUS RTU通訊協議，其指令集兼容于ADAM模塊，波特率可由用戶設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。
SY AD08系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。
SY AD08系列產品按工業標準設計、制造，信號輸入 / 輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。
SY AD08 功能簡介
SY AD08 信號隔離采集模塊，可以用來測量一路電壓或電流信號，也可以用來測量兩路可以共地且不會互相干擾的電流或電壓信號。
1、 模擬信號輸入
24位采集精度，產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。具體電流或電壓輸入量程請看產品選型，測量兩路信號時兩路輸入選型必須相同。
2、 通訊協議
通訊接口： 1路標準的RS-485通訊接口和1路標準的RS-232通訊接口。
通訊協議： 支持兩種協議，ASCII字符協議和MODBUS RTU通訊協議。可通過編程設定使用那種通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。
數據格式：10位。1位起始位，8位數據位，1位停止位。
通訊地址：（00H-FFH）和波特率（300、600、1200、2400、4800、9600、19200、38400bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。
3、 抗干擾
可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。
選型舉例1： 型號：SY AD08 A4；表示八路4-20mA信號輸入，RS232/RS485輸出。
選型舉例2： 型號：SY AD08 A7；表示八路0-±20mA信號輸入，RS232/RS485輸出。
選型舉例3： 型號：SY AD08 U1；表示八路0-5V信號輸入，RS232/RS485輸出。
初始化SYAD08模塊
接入RS-232/RS-485網絡時，必須為SYAD08模塊分配一個獨一無二的地址代碼，地址代碼為16進制數，取值在0x00和0xFF之間。所有全新的SYAD08模塊使用同一個工廠初始設置，如下所示：
地址代碼為01H
波特率9600 bps
禁止校驗和
ASCII字符通訊協議
由于新模塊的地址代碼都是一樣的，他們的地址將會和其他模塊矛盾，所以當你組建系統時，你必須重新配置每一個模擬輸入模塊地址。可以在接好SYAD08模塊電源線和RS485通訊線后，通過配置命令來修改SYAD08模塊的地址。波特率，校驗和狀態，通訊協議也需要根據用戶的要求而調整。而在修改波特率，校驗和狀態，通訊協議之前，必須讓模塊先進入配置狀態，否則無法修改。
讓模塊進入配置狀態的方法
SYAD08模塊都有一個特殊的標為CONFIG的管腳。將CONFIG管腳短路接到地線(GND管腳)后，再接通電源，此時模塊進入配置狀態。在這個狀態時，模塊的配置如下：
地址代碼為00H
波特率9600 bps
禁止校驗和
ASCII字符通訊協議
這時，可以通過配置命令來修改SYAD08模塊的波特率，校驗和狀態等參數，通過設置模塊的通訊協議命令來選擇通訊協議。在不確定某個模塊的具體配置時，也可以通過安裝配置跳線，使模塊進入配置狀態，再對模塊進行重新配置。如果用戶需要將模塊設置為MODBUS RTU通訊協議，請看MODBUS通訊協議章節的有關說明。
詳細技術資料：
http://www.sun-yuan.com/download/2012111419162140986.pdf
|
|
|
|
