2013款 USB光電隔離器
專利號: ZL02284234.1。世界上第一款USB光電隔離器！
性能特點
2013款波仕USB光電隔離器秉承波仕轉換器的一貫特色，具有超小型的專利外形、支持USB2.0全速（12M）、隔離2500V電壓、無須外接電源、無須驅動程序。由于USB信號的時序、幅值、方向、速率、規約都及其復雜，所以實現USB信號的光電隔離也是非常復雜的技術，這基本上代表了光電隔離領域的最高水準。波仕電子經過多年的潛心研究，終于開發出這一具有國際領先水準的產品，并且已經獲得專利。專利號: ZL02284234.1、200630307752.專利產品,謹防假冒!相關技術文章見《電子技術應用》雜志2007年第8期《USB接口的幾種隔離方案》。
|
BS-USB |
波仕USB光電隔離器 |
1口、USB全速 |
無需供電、無需驅動程序 |
|
BS-USB4 |
波仕USB光電隔離器 |
4口、USB全速和低速 |
無需供電、無需驅動程序 |
硬件安裝
波仕USB光電隔離器的使用非常簡單，一頭為USB插頭，另外一頭為隔離的USB插座。

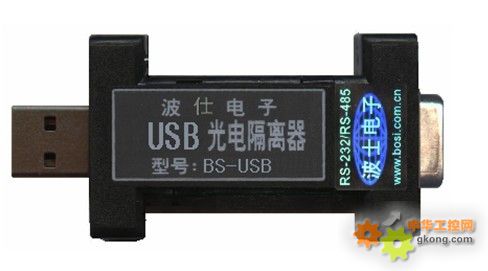

如圖BS-USB產品的左側為A型插頭，接計算機的USB插座。BS-USB產品的右側為A型插座，用于外接USB設備（比如U盤、USB/RS-232轉換器）的插頭。也就是說，當BS-USB產品外接計算機的USB口時，BS-USB的插座就相當于是已經隔離的USB口。由于BS-USB自帶隔離DC/DC并且自耗一定功率，所以對外驅動能力略小于原計算機USB口的驅動能力。建議USB設備與BS-USB連在一起進行熱插拔。1口的BS-USB不支持低速USB設備（1.5M），目前只有USB鼠標和鍵盤是低速的。要求支持低速USB設備以及接多個USB設備的用戶請選用BS-USB4型USB隔離HUB。BS-USB特別適合具有USB口的醫療儀器、高電壓數據采集設備等。
因為BS-USB的使用是不需要驅動程序的。BS-USB僅僅是一個透明的物理隔離，與計算機操作系統無關。自然，BS-USB支持各種操作系統，Windows 7/Vista/XP/2000/me等都可以。
附錄：USB引腳定義，USB信號定義：
