產品概述：

 BH8000R中長圖彩屏無紙記錄儀，40路萬能輸入，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。

功能特點：
◆進口SHARP 10.4 英寸640x 480 點陣TFT 高亮度彩色圖形液晶顯示屏，CCFL 背光、畫面清晰、色彩絢麗、寬視角。
◆屏幕亮度可以自由調節；
◆高速、高性能32 位ARM微處理器，畫面響應時間小于0.5秒，可同時實現40 路信號的檢測、記錄、顯示和報警；
◆采用最新大規模集成電路．國際名廠元器件精心設計；
◆大容量FLASH 閃存芯片存貯歷史數據，掉電永不丟失數據；
◆全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
◆工程量顯示數值范圍寬，可顯示5 位數值：-9999 ~19999；
◆支持真空度科學計數法顯示；
◆曲線顯示可以自由組合，自定義曲線顏色；
◆曲線走紙方式可設定橫向或縱向；
◆中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
◆使用T6 拼音輸入法，自由輸入位號和單位；
◆報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄最近的15條報警信息；
◆使用USB 接口轉存和備份歷史記錄，支持256M 、512M 、IG 優盤；
◆標準串行通訊接口：RS-485 和RS-232C；
◆標準Modbus 通訊協議。除支持本公司的ScanX 數據管理軟件外，還支持iFIX 、組態王、MCGS 等流行專業組態軟件，無需專用驅動；
◆可外接微型打印機，支持手動打印、定時自動打印，滿足用戶現場打印的需要；
◆集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
◆新型開關電源，85VAC~265VAC 范圍內正常工作；
◆提供變送器＋24VDC 隔離配電。
◆金屬外殼，允許在惡劣的環境下使用。

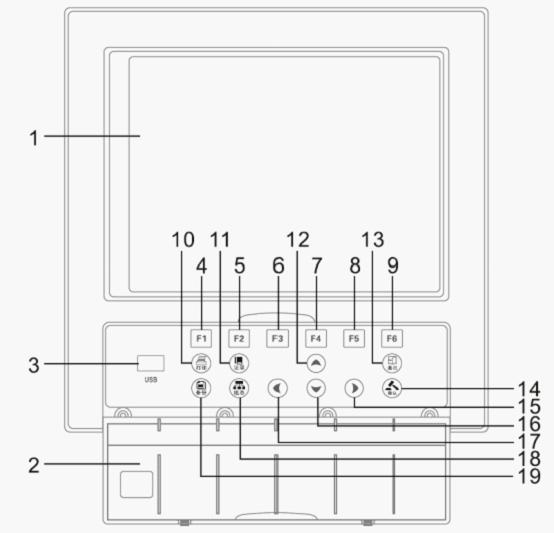

正面面板名稱和功能







1. LCD畫面

顯示曲線等各種運行畫面，組態畫面。

2. 操作蓋

操作按鍵，插入或取出U盤等外部存儲媒體時，請打開蓋子進行。打開蓋子扣住蓋子上方的扣子面向操作者方向一拉即可。此蓋子在不進行上述操作時請務必關好。

3. USB接口

USB接口，插入U盤備份數據時使用。

4~9 功能鍵F1~F6

功能健F1~F6，每個頁面都有其特殊的功能，在畫面下方已標出。

10. 打印鍵

   進入數據打印畫面。

11. 記錄鍵

   目前沒有定義這個鍵。

12．上移鍵

增加光標所在值的量。

13．退出鍵

退出設定畫面功能。

14．確認鍵

執行光標所在按鈕的動作。

15. 右移鍵

向右移動光標。

16. 下移鍵

減少光標所在值的量。

17. 左移鍵

向左移動光標。

18．組態鍵

進入組態界面。

19．備份鍵

   進入數據備份界面。

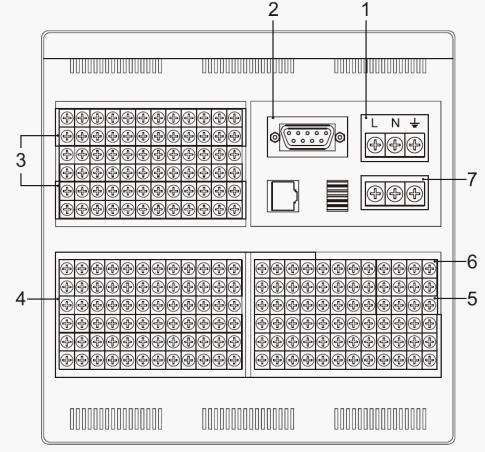

 背面面板名稱和功能

1.  電源端子

連接電源線和接地保護線。

2. RS232C接口

RS232C接口，連接通信電纜。

3. 報警輸出端子

連接繼電器報警輸出的信號線。

4. 輸入輸出信號端子

連接測量對象的輸入信號線和模擬電流輸出的信號線。

5. 24VDC配電端子

連接傳感器的24VDC電源線。

6. 開關量輸入端子

連接開關量信號的信號輸入線。

7. RS485接口

RS485接口，連接通信電纜。

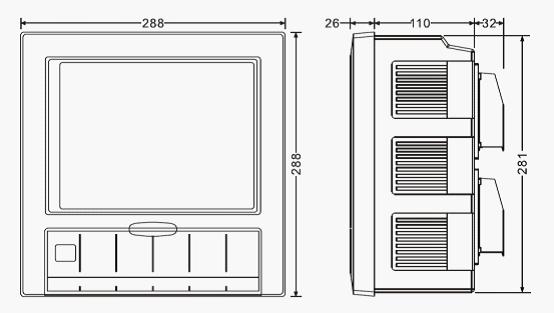

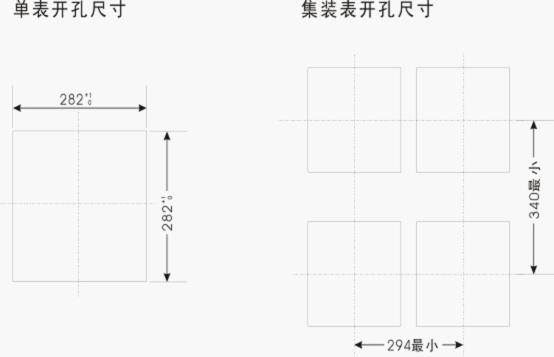

儀表外型尺寸
