產品概述
BH6100R 12路萬能輸入彩屏無紙記錄儀，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。
功能特點
◆系統
▲采用最新大規模集成電路，國際名廠元器件精心設計；
▲采用高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現12路信號的檢測、記錄、顯示和報警；
▲5.6英寸進口SHARP320X240點陣TFT高亮度彩色圖形液晶顯示，CCFL背光、畫面清晰、寬視角。屏幕亮度可以自由調節；
▲全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
▲新型開關電源，85VAC~265VAC范圍內正常工作；
▲集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
▲提供變送器+24VDC隔離配電；
▲全鋁密封外殼及內部屏蔽板，保證儀表在惡劣環境中正常工作；
▲大容量FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
▲12路繼電器報警輸出。
◆信號
▲可輸入各種標準信號，Fr、20mA、5V、S、B、K、T、E、J、R、N、Pt100、Cu50、Cu53、BA1、BA2、350Ω、20mV、100mV、10mV、WRe、F1、F2
▲信號全量程精度±0.2%
▲通道間完全隔離
▲可提供隔離配電
▲提供標準4-20mA輸出
◆軟件
▲中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
▲工程量顯示數值范圍寬，可顯示5位數值：-9999~19999；
▲報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄最近的15條報警信息；
▲支持流量累積功能；
▲4組溫壓補償，支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償等常用補償模型；
▲支持真空度科學計數法顯示；
▲曲線走紙方式可設定橫向或縱向；
▲每4組曲線顯示可以自由組合，自定義曲線顏色；
▲內置GB2312二級漢字字庫（6500漢字）；
▲全新T6輸入法，操作方便。支持漢字拼音輸入，數字、英文、特殊符號、上下標等選擇輸入，采用國際標準編碼，解決特殊單位及漢字位號的輸入問題；
▲漢字位號、單位自定義組合輸入。
◆通訊
▲標準串行通訊接口：RS-485和RS-232C；
▲支持標準Modbus RTU通訊協議，標準Modbus TCP通訊協議，提供多種數據類型，如百分量、工程量、累積量等，除支持本公司ScanX數據管理軟件外，還支持iFIX、組態王、MCGS、PCAuto等流行專業組態軟件，無需專用驅動；
▲使用USB2.0接口轉存和備份歷史記錄，支持256M、512M、1G優盤；
▲支持FAT16/FAT32文件系統類型，Windows可識別歷史記錄文件；
▲外接微型打印機，可手動打印數據、曲線，自動定時打印數據，滿足用戶現場打印的需要。

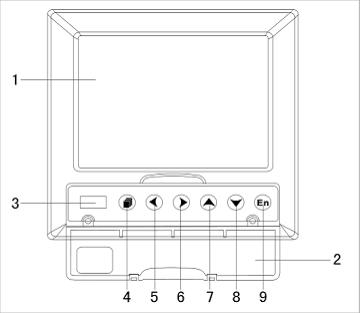

前面面板名稱和功能
1. LCD畫面
顯示曲線等各種運行畫面，組態畫面。
2. 操作蓋
操作按鍵，插入或取出U盤等外部存儲媒體時，請打開蓋子進行。打開蓋子扣住蓋子上方的扣子面向操作者方向一拉即可。此蓋子在不進行上述操作時請務必關好。
3. USB接口
USB接口，插入U盤備份數據時使用。
4. 翻頁鍵
運行畫面時切換畫面使用�？膳c確認鍵形成組合鍵，進入組態畫面。
5. 左移鍵
向左移動光標，向前追憶等功能。
6. 右移鍵
向右移動光標，向后追憶等功能。
7. 上移鍵
增加光標所在值的量，切換通道等功能。
8. 下移鍵
減少光標所在值的量，切換時標等功能。
9. 確認鍵
執行光標所在按鈕的動作，編輯光標所在值，切換追憶方式等功能。

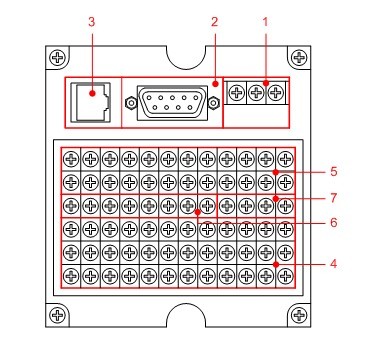

背面面板尺寸和功能
1. 電源端子
連接電源線和接地保護線。
2. RS232C/RS485接口
RS232C/RS485接口，連接通信電纜。
3. 以太網接口（本儀表無此功能）
4. 輸入輸出信號端子
連接測量對象的輸入信號線和模擬電流輸出的信號線。
5. 報警輸出端子
連接繼電器報警輸出的信號線。
6. 24VDC配電端子
連接傳感器的24VDC電源線。
7. 開關量輸入端子
連接開關量信號的信號輸入線。

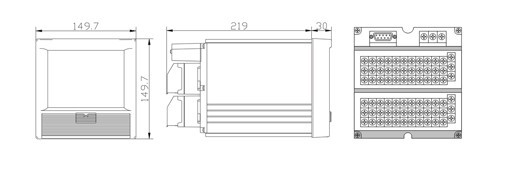

儀表外部尺寸
