OPET1G1





















波仕電子創造了世界上最小的以太網光纖收發器、現在又以同樣大小實現了到1000M（1G）、而且達到工業級工作溫度范圍（—40~+80℃）的突破。波仕電子的OPET1G微型千兆工業以太網光纖收發器可以將IEEE802.3 z/u/x標準的1000/100/10M以太網電纜轉換成為千兆光纖進行傳輸（SFP模塊、LC頭）。波仕OPET1G不僅顛覆了傳統以太網光纖收發器的尺寸和外形，屏棄了傳統的大方鐵殼的外形，而且創造了在單模和多模光纖中都可以傳輸的技術。1000M以太網向下兼容100M和10M，所以OPET1G也可以用作100M和10M的以太網光纖收發器。

波仕電子的OPET1G是最新一代以太網光纖通信產品，直接從以太網口透明轉換出光纖進行遠程傳輸。波仕OPET1G微型以太網光纖收發器具有超小型的外形(74*23*47mm)、實現以太網的光纖傳輸、無須修改已有的軟件、無須驅動程序。OPET1G可以成對使用、也可以與其他標準以太網光信號進行通信。OPET1G1為單纖收發器，只用一根光纖收發，成對使用。由于采用光纖作為通信傳輸介質，具有隔離高電壓、防電磁干擾、傳輸距離遠等優點。

本產品受以下中國專利保護：200730098650、200630307752，侵權必究！



將OPET1G微型工業以太網光纖收發器通過以太網線外插到計算機或者HUB的RJ45以太網口。由于OPET1G支持自動MDI/MDIX，所以無須進行電纜選擇，即直連線和交叉線這兩種線都可以。全雙工半雙工自適應。OPET1G、OPET1G1默認使用LC光纖接頭(如圖1、圖4、圖5) ，可接尾纖轉SC、FC、ST頭。OPET1G可以成對使用，也可以與波仕或者其它品牌的以太網光纖收發器使用。OPET1G1為OPET1G的單纖版本，外形及性能同OPET1G，但是只有1個光纖頭（圖5），只用一根光纖收發，必須兩個OPET1G1成對使用（T3R5與T5R3成對使用）。

波仕微型以太網光纖收發器使用時光纖發送頭通過光纖接對方的光纖接收頭。注意保持光纖轉換器的光纖座、光纖頭的清潔，如果不連接時請用相配套的橡皮塞子蓋住。 OPET1G的供電為5V直流，請使用產品配套帶的電源。供電電壓為直流5V±0.5V，產品功耗小于3W。電源插座的旁邊帶LED電源指示燈，當外插電源時燈會一直亮著，另外一個燈指示光口狀態（圖2）。OPET1G產品的RJ45座自帶的燈會顯示網絡通信狀態（圖3）。



   波仕電子配套提供各種長度單芯、雙芯光纖以及LC、ST、FC、SC接頭。

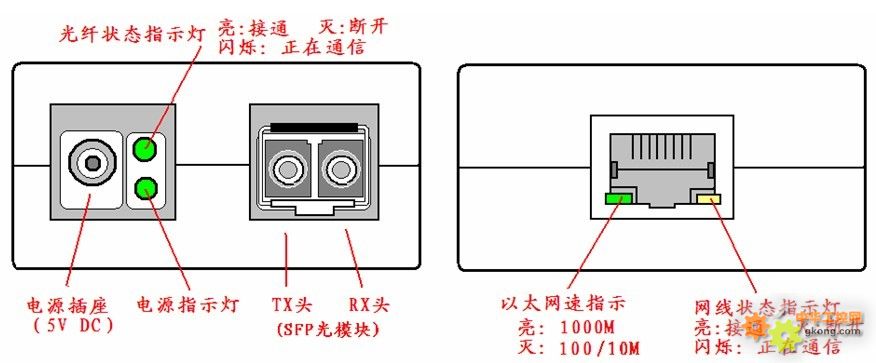

                  圖2   光口（光纖）狀態指示燈                                                                           圖3  電口（電纜）狀態指示燈



OPET1G的RJ45口為1000/100/10M自適應、全雙工/半雙工模式自動適應、直連線/交叉線自動適應。OPET1G的光口為SFP模塊結構，所以可以方便地更換千兆SFP光模塊，這是波仕電子在千兆收發器中最新采用的技術。OPET1G、OPET1G1都無須驅動程序。



** OPET1G的光纖傳輸距離可以通過更換SFP光模塊達到40Km、60Km和80Km。

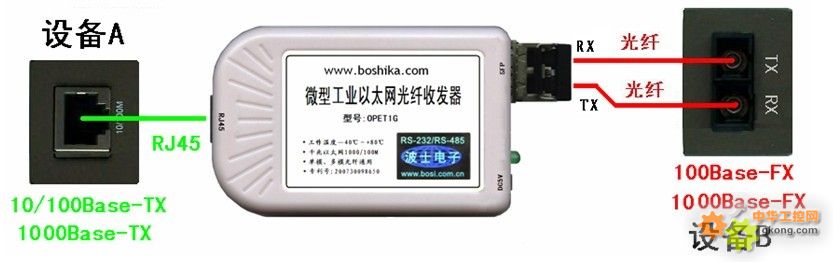

典型應用1：圖4為光纖收發器OPET1G的典型應用1的連接示意圖。一臺配備有1000M或者100/10M以太網RJ-45接口的網絡設備A通過雙絞線連接到光纖收發器的RJ45接口；另一臺網絡設備B配備有1000M或者100/10M光接口，它通過光纖連接到光纖收發器的光纖接口，即可實現網絡設備的互連。網絡設備A、B可以是以太網服務器、工作站、路由器、交換機、集線器等。















圖4  雙纖雙向通信

典型應用2：在圖5中，網絡設備A與網絡設備B都配有1000M或100/10M以太網RJ-45接口，通過兩臺OPET1G1光纖收發器（T5R3與T3R5）可實現網絡設備A與B之間的遠距離互連。















圖5  單纖雙向通信

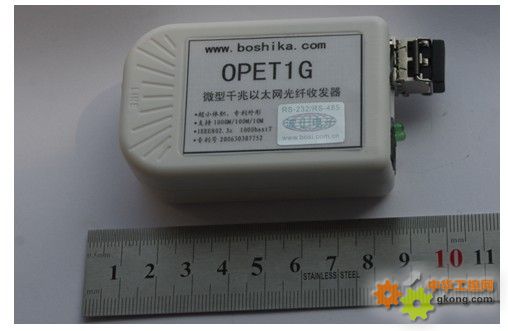

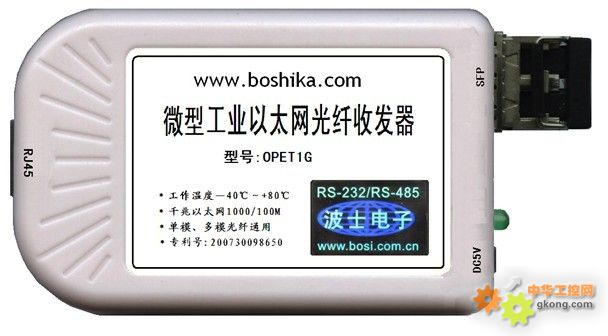

                 圖6  產品實物立體圖
