產品名稱：
|
信捷PLC-XC1-10R/T-E/C
|
|
型 號：
|
XC1-10R/T-E/C
|
|
價 格：
|
0.00
|
|
品 牌：
|
104
|
|
|
|
|
產 品 說 明 |
|
5點NPN型輸入，5點繼電器（R）或晶體管（T）輸出
電源類型：E（AC220V）、C（DC24V）
不外接擴展模塊和擴展BD板
可對數據進行掉電保持
支持基本的邏輯控制和數據運算
一般規格
|
項目 |
規格 |
|
絕緣電壓 |
DC 500V 2MΩ以上 |
|
抗噪聲 |
1000V 1uS 脈沖1分鐘 |
|
環境溫度 |
0℃~60℃ |
|
環境濕度 |
5%~95% |
|
通訊口1 |
RS-232，連接上位機、人機界面編程或調試 |
|
通訊口2 |
無 |
|
安裝 |
可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上 |
|
接地 |
第三種接地（不可與強電系統公共接地） |
性能規格
|
項目 |
規格 |
|
程序執行方式 |
循環掃描方式、定時掃描方式 |
|
編程方式 |
指令、梯形圖并用 |
|
處理速度 |
0.5us |
|
停電保持 |
使用FlashROM |
|
用戶程序容量 |
32K |
|
I/O點數 |
輸入5點，輸出5點 |
|
輸出形式 |
R：繼電器輸出；T：晶體管輸出 |
|
供電電源 |
E：AC220V；C：DC24V |
|
內部線圈點數(M) |
576點 |
|
定時器（T） |
點數 |
80點 |
|
規格 |
100mS定時器：設置時間0.1~3276.7秒
10mS定時器：設置時間0.01~327.67秒
1mS定時器：設置時間0.001~32.767秒 |
|
計數器（C） |
點數 |
48點 |
|
規格 |
16位計數器：設置值K0~32767
32位計數器：設置值－2147483648~＋2147483647 |
|
數據寄存器（D） |
406字 |
|
FlashROM寄存器（FD） |
510字 |
|
高速處理功能 |
無 |
|
定時掃描間隔設置 |
0~99mS |
|
口令保護 |
6位長度ASCII |
|
自診斷功能 |
上電自檢、監控定時器、語法檢查 |

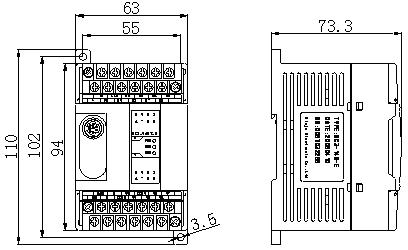

產品外觀及尺寸（單位：mm） |  |
|
