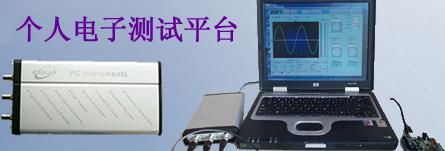

(五合一)200MHz雙通道示波器+波形發生器+頻譜儀+多用表,60MHz帶寬,任意波形發生器50MHz.+掃頻及頻率特性分析
1.1.2 技術指標
1、數字存儲示波器(儀器之一)
·輸入信號通道數：2；
·雙通道實時采樣頻率：200MSa/s，向下按5、2、1方式分頻；
·測量信號帶寬：0~50MHz；
·耦合方式：DC、AC、GND；
·輸入阻抗：1Mohm /13pF；
·輸入信號電壓量程：10mV~200V；
·存儲深度：4096；
2、頻譜分析儀(儀器之二)
·輸入信號通道數：2；
·頻譜范圍：0~50MHz；
·輸入參數：與示波器相同；
3、任意波形發生器(儀器之三)
·輸出信號通道數：1；
·輸出頻率范圍：0~10MHz；
·最高采樣速率：50MSa/s；
·輸出波形種類：正弦/方波/三角波/鋸齒波/直流/噪聲/調制/任意波等；
·輸出電壓量程：0~±4Vpp；
·輸出阻抗：50Ω；
·分辨率：12位；
·掃頻信號源功能：起始頻率/終止頻率：1Hz~5MHz，最大10MHz；
4、掃頻儀 (儀器之四)
·頻率范圍：1Hz~ 10MHz；
5、相頻分析儀(儀器之五)
·頻率范圍：1Hz~ 5MHz；
6、數字電壓表 (儀器之六)
·輸入信號通道數：2；
·電壓范圍：0~200V；
·輸入參數：與示波器相同；
1.1.3 其他參數
與計算機USB口連接，免外接電源，提供DLL二次開發庫和Labview驅動程序。
1.1.4 選擇配置
DSO綜合信號分析軟件。
產品組成及配件
DSO500主要包括以下幾個部分：

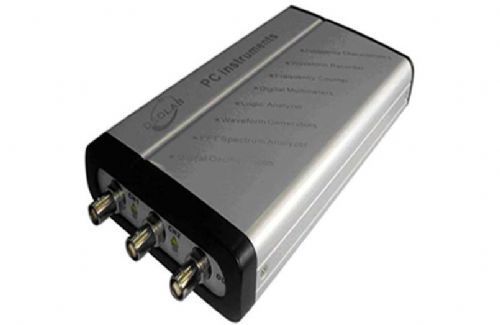

DSO500主機一臺；
標準探頭：1根；
USB電纜：1根；
驅動程序一套（光盤）；
