產品名稱：
|
一進二出模擬信號隔離放大器IC
|
|
型 號：
|
ISOEM-U(A)-P-O-O
|
|
價 格：
|
0.00
|
|
品 牌：
|
|
|
|
|
| 新產品：一進二出模擬信號隔離放大器IC |
| 單輸入雙輸出信號隔離變送器 IC ：ISO EM-U(A)-P-O-O系列 |
|
|
概述：
SunYuan ISO EM U-P-O-O電壓輸入系列和ISO EM A-P-O-O電流輸入系列模擬信號雙輸出型隔離變送器 ，是一種將（傳感器輸出）單路模擬電壓或電流信號經隔離、分配、轉換成兩路精度、線性度相匹配的標準模擬信號的混合集成電路。該IC在同一芯片上集成了高隔離的DC/DC分布電源和多組磁電耦合的模擬信號隔離放大器，采用磁電偶合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到電源、信號輸入、兩路信號輸出的3KVDC，四隔離。ISO EM系列單信號輸入雙輸出隔離變送器IC產品使用非常方便，免零點調節，只需外接增益調節電位器，即可實現工業現場各種傳感器信號的隔離、分配、轉換功能，并能滿足工業級寬溫度、潮濕、震動等惡劣工作環境要求。
產品特點：
● 低成本、小體積,直接焊在PCB板上裝入儀器內部
● 使用非常方便，免零點調節只需外接增益調節
● 全量程內極高的線性度（非線性度<0.2%）
● 電源/信號輸入/兩路信號輸出 3000VDC 四隔離
● 輔助電源：5VDC，12VDC，15VDC，24VD單電源供電
● 低成本超小體積，SIP-12符合UL94V-0標準阻燃封裝
● 0-75mV//0-5V/0-±100mV/0-±10V等電壓信號0-10mA/0-±20mA/4-20mA等電流信號間隔離、放大轉換
● 工業級溫度范圍: - 45℃ ~ + 85℃
典型應用：
● 傳感器信號的一分二路顯示與監控
● 工業現場信號隔離、轉換及放大及長線傳輸
● 4-20mA信號一進二出的地線干擾抑制
● 模擬信號地線干擾抑制及數據隔離、采集
● 電力監控、醫療設備隔離監控安全柵
● 儀器儀表與傳感器信號收發檢測
● 4-20mA/0-5V等信號的隔離、分布及變換
● 工業現場模擬與數字信號并存監控及傳輸
產品選型舉例：
例1： 信號輸入：0-5V； 信號輸出1：0-5V； 信號輸出2：4-20mA； 輔助電源：24VDC；
對應產品型號： ISO EM-U1-P1-O4-O1
例2： 信號輸入：4-20mA ； 信號輸出1：0-5V； 信號輸出2：4-20mA； 輔助電源：12VDC；
對應產品型號： ISO EM-A4-P2-O4-O1

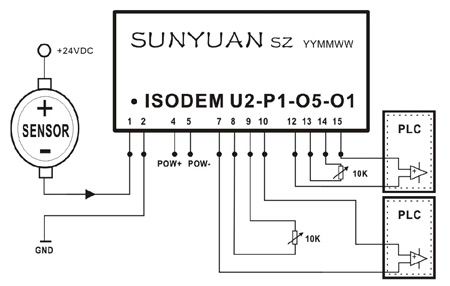

產品典型應用舉例：
