產品介紹：
Cj-mf61 系列產品是一款多通道模擬量數字量串口RS232/485/422 光纖轉換復用設備.采用最新ARM 芯片方案,穩定可靠低耗電.同
時支持最高四通道的數字量/開關量, 四通道的模擬量(電壓/電流), 二通道的RS232/485或者一通道RS422信號在光纖上的單獨或混合
復用透明傳輸，無需改動用戶的通信協議，解決了電磁干擾、地環干擾和雷電破壞的難題，大大提高了控制信號可靠性、安全性和保
密性，同時也解決了傳統方式傳輸距離近的問題。IP30 防護等級,波浪紋鋁制加強機殼,35mmDIN 導軌安裝,工業標準24V 電源供電,具
備電源極性反接保護功能。
性能指標：
開關量/數字量接口：
􀂾 獨立的四路輸入，四路輸出的數字通道.
􀂾 輸入方式可選為TTL 輸入或者干觸點輸入
􀂾 TTL 輸入電平：輸入電平 +(0~1)V/邏輯“0”,輸入電平+(5~30)V/邏輯“1”
􀂾 干觸點輸入： 短路或者開路。
􀂾 輸出方式：可選為5VTTL/24VTTL 輸出,或者繼電器輸出
􀂾 繼電器輸出形態FORM C（SPDT）:
繼電器吸合時間 6ms
繼電器釋放時間 3ms
總計開關時間 10ms
繼電器觸點容量 1A24VDC
􀂾 傳輸延時時間：2 毫秒
􀂾 最大工作開關頻率：50Hz
模擬量接口：
􀂾 電壓/電流模擬量(0-5)V/(0-10)V/(0-20)mA 可選.
􀂾 最高支持四通道的電壓/電流模擬量
􀂾 電壓量接口參數:
精度 0.5% (常溫)
時間延遲 <10ms
電壓傳輸范圍 （0-5）VDC 或者可選（0-10）VDC
輸入阻抗 100KΩ
􀂾 (4-20)mA 電流量接口參數:
精度 0.5%
時間延遲 <10ms
最大負載能力 600Ω
輸入電阻 120Ω
RS232/485/422 接口：
􀂾 RS232/RS485/RS422 速率：0-115.2Kbps 可設定工作于特定速率0-115.2Kbps,支持 RXD，TXD，GND 三線工作方式.
􀂾 最高二通道的RS232 或者RS485 接口。
􀂾 一通道的RS422 接口。
光纖接口：
􀂾 光纖波長：多模850nm、1310 nm; 單模1310 nm、1550nm。
􀂾 傳輸光纖：多模50/125 um、62.5/125 um、100/140um;單模8.3/125 um、9/125um、10/125um 。
􀂾 傳輸距離：多模2Km，單模20Km。更遠距離可選。
􀂾 光纖接口類型：ST、SC、FC 可選,標配ST 光接口。
電源及保護：
􀂾 電源：工業標準24V（+/-5%）電源供電,具備電源極性防反接功能,工業端子接口.
機械特性：
􀂾 外形尺寸：146mm×135mm×53mm
􀂾 外殼:IP30 防護等級,波浪紋鋁制加強機殼.
􀂾 安裝方式: 35mmDIN 導軌安裝.
􀂾 凈重:800g
工作環境：
􀂾 工作溫度：-10-70℃（-40~+85℃寬溫可選）.
􀂾 相對濕度：≤90%(無冷凝)
􀂾 存放溫度：﹣40～80℃

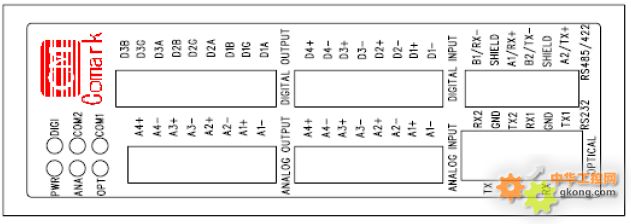

產品示意圖：（面板圖）
