| 功率輸入 |
額定電壓（V） |
3相：380V~480V；電壓持續波動±10%，短暫波動-15%~+10%，電壓失衡率<3%，畸變率滿足IEC61800-2要求 |
| 額定頻率（Hz） |
50Hz/60Hz，波動范圍±5% |
| 功率輸出 |
功率范圍 |
1.5－400kW |
| 輸出電壓（V） |
額定輸入條件下輸出3相，0~額定輸入電壓，誤差小于±3% |
| 輸出頻率（Hz） |
V/F 0.00~3000Hz，單位 0.01Hz；矢量控制0~1200Hz |
| 過載能力 |
150%額定電流1分鐘，200%額定電流0.5秒鐘 |
|
| 運行控制特性 |
控制方式 |
無PG磁通矢量控制，帶PG磁通矢量控制，簡易伺服控制，V/F控制，帶PGV/F控制 |
| 最大輸出頻率 |
V/F控制 3000Hz，其他控制 650Hz |
| 調速范圍 |
1:200（無PG磁通矢量控制）；1:1000（帶PG磁通矢量控制，簡易伺服控制） |
| 速度控制精度 |
±0.2% （無PG磁通矢量控制）；±0.02%（帶PG磁通矢量控制，簡易伺服控制） |
| 速度波動 |
±0.3% （無PG磁通矢量控制）；±0.1%（帶PG磁通矢量控制，簡易伺服控制） |
| 定位精度 |
< ±1線脈沖 |
| 轉矩響應 |
<5ms（帶PG磁通矢量控制，簡易伺服控制），<10ms（無PG磁通矢量控制） |
| 轉矩控制 |
無PG磁通矢量轉矩控制精度7.5%，帶PG磁通矢量轉矩控制精度5%，簡易伺服控制5% |
| 起動轉矩 |
0Hz 150%（無PG磁通矢量控制），0Hz 200%（帶PG磁通矢量控制） |
| 產品功能 |
重點功能 |
飛速跟蹤、過轉矩/欠轉矩檢測、轉矩限制、多段速運行、多種加減速時間切換、自整定、S曲線加減速、滑差補償、風扇轉速控制、跳頻運行、節能運行、PID調節（休眠功能）、瞬停不停、三地切換、MODBUS通訊、下垂控制、轉矩控制、轉矩及速度控制模式切換、自動重啟動功能、直流制動、能耗制動等；簡易PLC、爬行功能、2套電機參數切換 |
| 基本頻率 |
0.01Hz~3000.0Hz |
| 起動頻率 |
0Hz~60.00Hz |
| 頻率設定方式 |
數字面板設定，端子UP/DN設定，上位機通訊設定，模擬設定：A1/A2/A3，端子脈沖設定 |
| 加減速時間 |
0.1~3600.00 單位可選，0.1s，s，min |
| 能耗制動能力 |
75kW及以下標配內置制動單元，制動率0.0~100%； |
| 直流制動能力 |
起始頻率：0.00Hz~60.00Hz |
| 制動時間：0.1s~30s |
| 制動電流：HD 0%~100%，ND 0%~80%；按照變頻器額定電流標稱 |

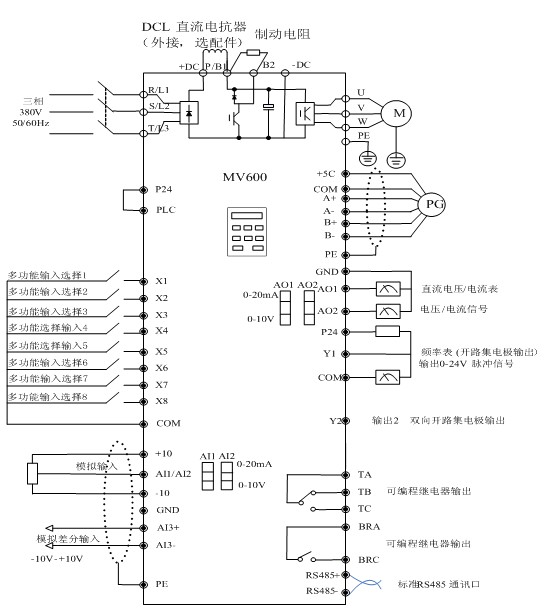

| 端子功能 |
可以拔插，詳見端子功能描述部分 |
| 保護功能 |
詳見參考保護功能部分 |
| 其他 |
效率 |
7.5kW及以下≧93%；45kW及以下≧95%；55kW及以上≧98% |
| 安裝方式 |
壁掛式 |
| 防護等級 |
IP20 |
| 冷卻方式 |
風冷 |
| 環境 |
使用場所 |
室內，不受陽光直射，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸氣、滴水或鹽分等 |
| 海拔高度 |
低于1000米（1000米以上降額使用，每升高100米降額1%） |
| 環境溫度 |
-10℃~+40℃（環境溫度在40℃~50℃，請降額使用） |
| 濕度 |
5%~95%RH，無水珠凝結 |
| 振動 |
小于5.9米/秒2（0.6g） |
| 存儲溫度 |
-40℃~+70℃ |
