一、概述
電力、通信、市政井蓋以及地下線纜設施的管理已經成為當前我國安防領域急需攻克的一個難題,其中,安裝簡便成本低的前置傳感裝置和信號傳輸、控制技術是關鍵。目前市場上有各種式樣的井蓋,但都大同小異,都是從井蓋的材料以及防盜設計方面來著手解決井蓋被盜現象的。井蓋丟失后不能及時的確定被盜位置和及時修補,容易造成安全遺患。
針對井蓋管理及被盜嚴重的情況,我司提出一整套合理的解決方案,利用目前的先進技術,對非法打開井蓋行為啟動報警上傳到報警中心,報警中心軟件根據井蓋的編號和地圖,及時顯示上報告警及被打開井蓋所處位置,值班人員根據警情立即通知相關領導及維護人員到現場處理,抓捕盜賊,并及時的對被盜井蓋實施修補,從而快速地解決安全遺患。

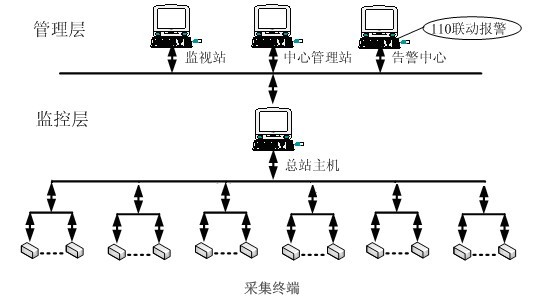

二、電力井蓋遠程監控系統工作原理示意圖
“電力井蓋防盜遠程監控系統”采用在線實時監控模式,利用無線GSM網絡組網,集中監控、集中管理,系統將每個井蓋監控采集器進行編碼,采集井蓋開啟和關閉信號后,通過管道內的信號電纜上傳至監控中心,監控中心根據編碼及開閉信號確定井蓋的開啟或關閉狀態,使電力企業的管道管理從無序走向規范,從而更好的保護自身的核心資源。

三、電力井蓋遠程監控系統主要功能特點
1、實時監控:實時監控管道井蓋的開啟情況,采集井蓋開啟和關閉信號后,通過管道內的信號電纜上傳至監控中心,監控中心根據編碼及開閉信號確定井蓋的開啟或關閉狀態。
2、遠程查詢:系統定期對下位機及線路中的設備進行巡檢,自動診斷鏈路故障。
3、遠程管理:遠程主控布防、撤防,集中管理,安全保密。
4、通訊方式:利用現有或鋪設銅纜線路組建通訊網絡或者無線GSM公網。
5、操作簡單:維護人員可以在最短的時間內熟練應用系統軟件。

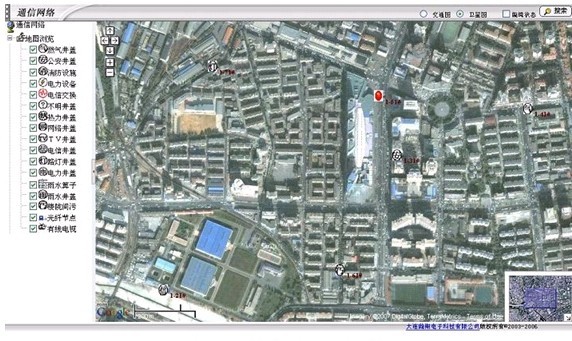

6、管理方便:井蓋故障的顯示和存檔,在電子地圖上對轄區內管道井的各種故障,進行顯示,并自動存儲系統數據庫中。
7、超大范圍報警:可以實現對大區域范圍內甚至整個城區每個井蓋的聯網管理。
8、高效出警、精確打擊:井蓋防盜監控指揮平臺能確保快速出警,實現精確打擊的目標,以預防為主,將財產損失減少到最小限度。
9、性能穩定:系統高穩定性,保證設備正常運轉;硬件內置看門狗控制器,提高系統的可靠性。
10、防水防腐:具有防水、防銹、防腐蝕、防泥沙設計。
四、電力井蓋遠程監控系統主要技術參數
|
名稱 |
技術指標 |
|
工作電壓 |
DC12V |
|
通信方式 |
GSM/有線線纜 |
|
接收靈敏度 |
≤0.1uv |
|
工作環境 |
溫度-30℃~+50℃;濕度≤85% |
|
監控中心 |
報警中心接收GSM報警信號并顯示電子地圖 |

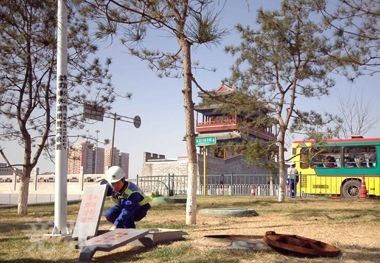

五、電力井蓋遠程監控系統工程案例圖
