一、概述
為了確保電力設施安全運行，減少財產的損失，保障工農業生產順利進行，滿足經濟建設和人民生活用電需求，我們有必要采取果斷措施，利用高科技手段和有效的管理。
根據供電局的變壓器分布情況以及重要性，我們建議容易被盜且重要的變壓器安裝具有報警拍攝照片的“變壓器無線監控系統”；對于一般市區相對安全的變壓器安裝只具有報警得“變壓器防盜預警系統”，以此加強供電局的變壓器防盜工作。

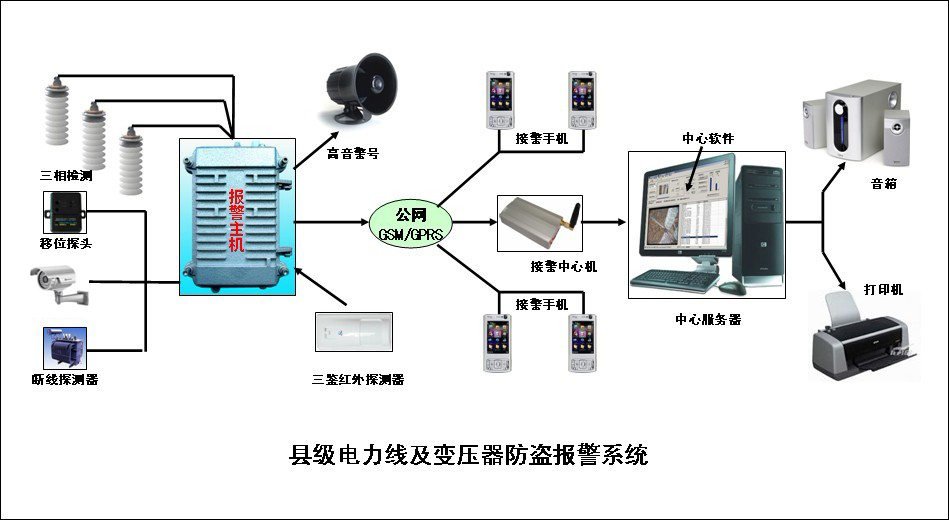

二、變壓器視頻監控系統工作原理示意圖
“變壓器無線監控系統”主機安裝在被監控電力線的電桿上或變壓器旁，變壓器一旦有人靠近，紅外探測器立即探測并啟動圖像系統聯動拍攝照片并立即上傳至監控中心，監控中心值班人員收到報警信息和圖像后立即通知相關領導及維護人員，并派警力到現場查驗情況，處理有關被盜問題。
三、變壓器無線監控系統主要功能特點
1、采用3G、GPRS、CDMA手機卡傳輸視頻，直觀可靠，傳輸距離不受限制。
2、具有1路開關量探測器輸入端口，可配備斷線、移位等傳感器。
3、具有一路視頻，可傳視頻或圖像，簡單靈活，節省費用。
4、簡單方便地通過中心網管及遠程手機短信進行設置主機參數。
5、系統具備遠程喊話功能。
6、鋁壓鑄全密封外殼，防水性能好，適用于野外安裝。
四、變壓器無線監控系統主要技術參數
|
名稱 |
技術指標 |
|
通訊方式 |
工業級900/1800MHz GSM模塊 |
|
報警方式 |
GSM中英文短信 |
|
待機功耗 |
≤5W |
|
單相額定工作電壓 |
AC220V |
|
備用電池 |
7.4V/6000mAH（聚合物電池） |
|
防電磁干擾 |
IEC55022 |
|
絕緣等級 |
B級 |
|
防護等級 |
IP66 |
|
工作環境 |
溫度－40℃～＋75℃；濕度≤95% 無凝露 |
|
外 觀 |
鋁壓鑄、全密封，防水 |
|
尺 寸 |
290×180×130（mm） |

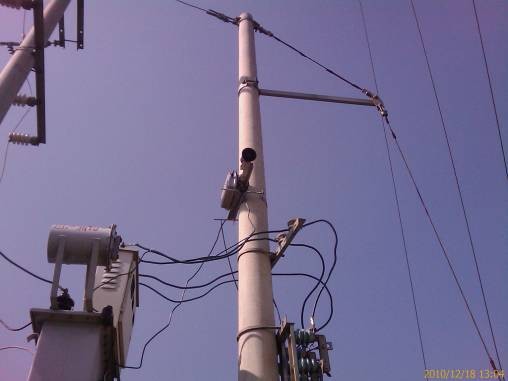

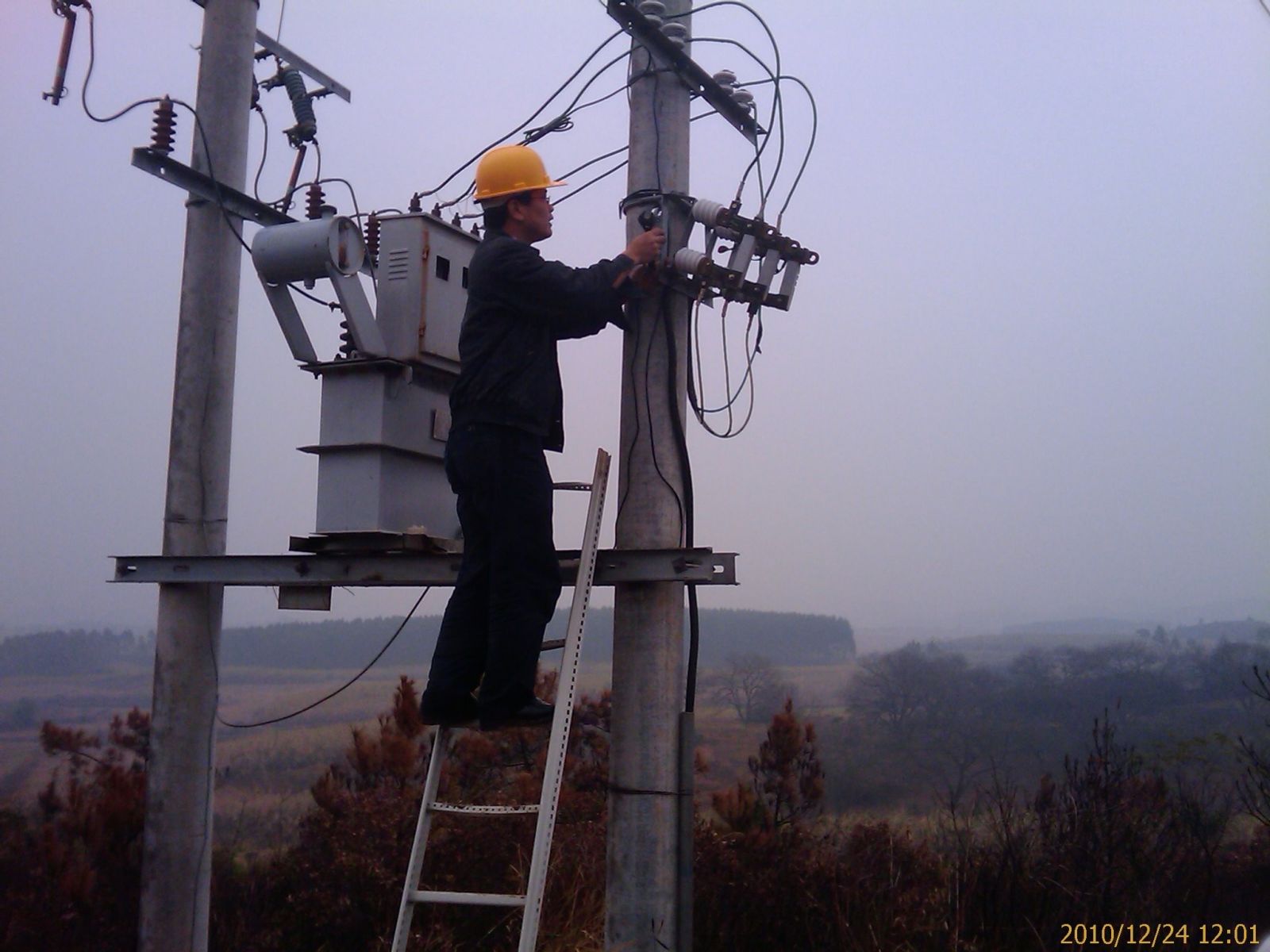

五、變壓器無線監控系統工程案例圖
