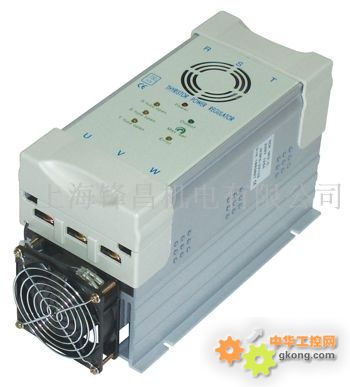

產品名稱 : 臺灣JK積奇SSR固態繼電器 零點觸發, DC to AC控制

產品型號 ：JK2CXX-2A75，JK3CXX-3A75

一、產品說明

1. 取代單相SSR之散熱、耐電流與耐電壓不足之缺點，及組裝上的不方便。

2. 內建過溫保護系統(55A以上包含)，散熱片溫度95度以上跳脫，70度以下自動復歸。

3. 應用于負載: IR燈管，石英燈管，加熱器。

4. 體積小、容量高，機身與散熱一體成型，散熱最佳。

二、規格說明

1.主電源電壓: AC 24-280V, 48-480V ±10%

2.控制電壓: DC6-32V

3.額定電流: 25A 40A 55A 75A

4.工作頻率: 47-63Hz

5.輸出方式: 零點觸發

6.輸出電壓范圍: 0-100%

7.使用環境: -10度-50度 濕度 90%RH以下

8.絕緣阻抗: 20MΩ 以上(電源與外殼間)、 20MΩ 以上(輸入信號與外殼間)

9.耐壓強度: 電源與外殼間 2500VAC/1分鐘、 電源與輸入信號 1000VAC/1分鐘

三、型號規格

1.三相二線式

JK2C25A-2A75, JK2C25A-2B75, JK2C40A-2B100, JK2C40A-2B75,
JK2C55A-2FB75, JK2C75A-2FB100
JK3C25A-2A75, JK3C25A-2B75, JK3C40A-2B100, JK3C40A-2B75,
JK3C55A-2FB75, JK3C75A-2FB100

2.三相三線式

JK2C25A-3A75, JK2C25A-3B75, JK2C40A-3B100, JK2C40A-3B75,
JK2C55A-3FB75, JK2C75A-3FB100
JK3C25A-3A75, JK3C25A-3B75, JK3C40A-3B100, JK3C40A-3B75,
JK3C55A-3FB75, JK3C75A-3FB100

規格說明

3相2W Zero crossing
JK2C80A-2FB210, JK2C100A-2FB210, JK2C125A-2FB270, JK2C160A-2FB270, JK2C180A-2FB320.

JK3C80A-2FB210, JK3C100A-2FB210, JK3C125A-2FB270, JK3C160A-2FB270, JK3C180A-2FB320.

3相3W Phase angle
JK2C80A-3FB210, JK2C100A-3FB210, JK2C125A-3FB270, JK2C160A-3FB270, JK2C180A-3FB320.

JK3C80A-3FB210, JK3C100A-3FB210, JK3C125A-3FB270, JK3C160A-3FB270, JK3C180A-3FB320.
