SunYuan ISO系列頻率信號隔離變換器是一種將頻率信號按比例隔離轉換成標準信號的混合集成電路。廣泛用于汽車電子、電梯、數控機床等電機電子控制系統。該電路在同一芯片上集成了一組多路高隔離的DC/DC電源和一個高速的頻率信號隔離及變換器，適用于任意一種頻率信號的隔離變換。該芯片的隔離電源除了為內部變換電路供電源外，還可以向輸入端提供一組隔離的直流電源，作為外部集電極開路輸入應用等。SMD工藝結構及新技術隔離措施使該器件能達到：輔助電源、信號輸入、信號輸出之間的2500VDC，三隔離。并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。ISO系列頻率信號隔離變換器使用非常方便，只需很少的外部元件，即可實現頻率信號的隔離變送。
產品特點：● 精度等級：0.2 0.5級
● 全量程內極高的線性度（非線性度<0.1%）
● 輔助電源/信號輸入/信號輸出： 2500VDC 三隔離

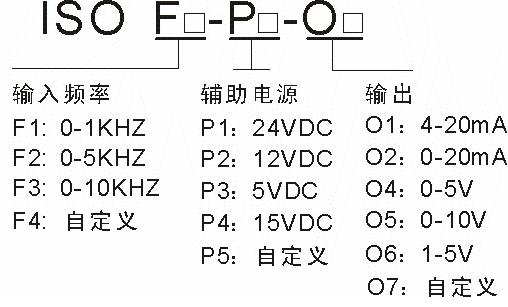

● 輔助電源：5VDC，12VDC，24VDC等單電源供電
● 0-1KHz/0-5KHz/0-10KHz等頻率信號隔離轉換成標準0-2.5V/0-5V/0-10V電壓信號
或0-10mA/0-20mA/4-20mA電流信號
● 可向用戶提供輸入上拉電源：5VDC/10mA

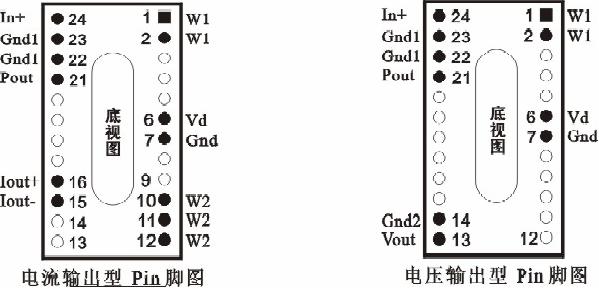

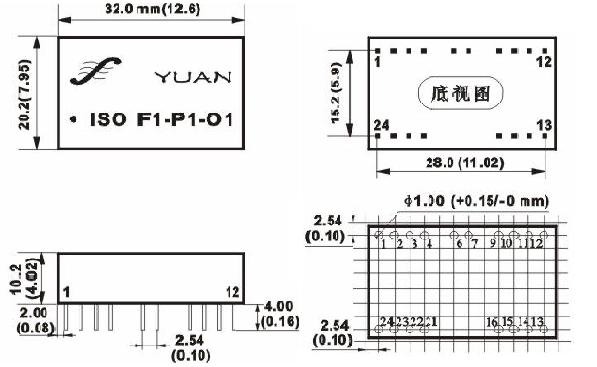

● 小體積,標準DIP 24PIN符合UL94V-0標準阻燃封裝
● 工業級溫度范圍: -20~+85 ℃
典型應用：● 正弦波、方波、鋸齒波等信號隔離放大及轉換
● 頻率傳感器信號采集、隔離轉換
● 變頻器（FA） 頻率信號數據采集和控制
● 發電機、電動機等旋轉設備轉速監測
● 變壓器工作頻率檢測
● 儀器儀表與傳感器信號收發
● 非電量信號變送
詳細技術資料：
http://www.sun-yuan.com/download/20081221382236858.pdf
