Zigbee1085 無線數據采集模塊，4路模擬量輸入；4路集電極開路輸出；4路繼電器輸出；

4路數字量輸入

說明：

1. 接線端子

  GND: 電源負端

  +Vs 電源正端

  INIT: 復位管腳，模塊上電前，將此腳與GND短接，然后上電，則模塊恢復為默認配置

       （地址為1，波特率為9600）

  AIN0+ ~ AIN3-: 4路模擬量信號輸入端子

  EXT.PWR: 集電極開路輸出時，外接電源的正端

  OUT.COM: 集電極開路輸出時，外接電源的負端

  OUT0~OUT3: 4路集電極開路輸出端

  RL0NO~RL3NO: 4路繼電器輸出正端

  RL0COM~RL3COM: 4路繼電器開路輸出負端

  DATA+, DATA-: 485總線，不使用ZIGBEE網絡時，可以使用

  DI0~DI3: 數字量輸入正端

  GND.R: 數字量輸入地端

2. LED指示燈

  ZIGBEE1082模塊有2個指示燈，分別為

  ? 黃燈: 網絡指示燈，ZIGBEE1085模塊加入網絡后，此燈閃爍

  ? 紅燈: 通訊指示燈，ZIGBEE1085模塊與數據中心通訊時，此燈閃爍

3. 網絡復位鍵

  點擊此鍵可復位本機的ZIGBEE網絡，使模塊重新搜尋網絡

4. RS232接口

  對XBEE模塊進行配置時，使用此口與計算機連接

二、模塊主要性能指標

■ 輸入類型: 0~5V，0~10V，±5V，±10V，0~20mA，4~20mA，±20mA

             客戶需指定量程，其他非標準量程可定制

■ 通道輸入: 4路差分

■ 采樣頻率: 10Hz

■ 分辨率: 16 bit

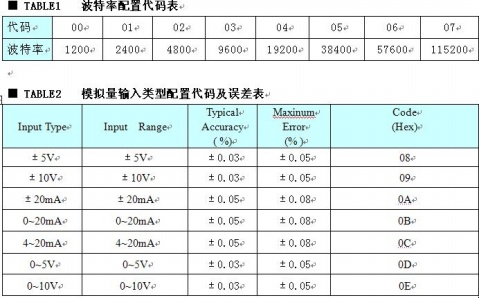

■ 精度: 見TABEL2

■ 滿量程漂移: 25ppm/℃

■ 隔離電壓: 3000V

■ 數字量輸入：TTL電平，可測量高、低電平狀態和頻率（Max   1K Hz）

■ 數字量隔離電壓：3750V

■ 集電極開路輸出：外部供電電壓：+5V ~ +30V，每路輸出電流最大100mA

■ 繼電器輸出：4路A型功率繼電器

■ 繼電器觸點容量: 125VAC @0.5A，30VDC @2A

■ 內置看門狗

■ 電源: 未處理 +10V ～ +30VDC

■ 功耗: 1W @24VDC （模塊未使用XBEE網絡傳送數據，且DO未輸出時）
